Nejmenší z běžných utility-scale kontejnerových konfigurací NWT — jeden PCS-transformátor blok a dva battery kontejnery SunTera. Vychází z reálně zpracovaného technického návrhu pro lokalitu v ČR, čísla a rozvržení jsou obecně platná pro projekty této velikosti.
| Battery kontejnery | 2× Jinko SunTera 5,01 MWh (20ft, JKE-5015K-2H-LAA) |
|---|---|
| Nameplate kapacita při BOL | 10,03 MWh |
| Užitná AC kapacita při BOL (MV POC) | 8,99 MWh |
| PCS-transformátor all-in-one | 1× Power Electronics Multi PCSK-FP3820K2 (2 busbary), 3,82 MVA jmenovitě, limitováno na 2,5 MVA/MW |
| Reálný výkon na MV POC (PF 0,95) | 2,27 MW |
| Zdánlivý výkon na MV POC | 2,40 MVA |
| MV rozváděč / RMU | 1× Power Electronics MV skid |
| Připojovací napětí | 22 kV |
| Doba nabíjení/vybíjení | 4 h |
| Cykly za den | 1 |
| P-rate | 0,5P |
| DOD | 100 % (1164,8–1497,6 V) |
| Účiník na POC | 0,95 předbíhající / 0,95 zpožděný |
| DC nameplate/AC užitná kapacita | 1,12 |
| DC užitná/AC užitná kapacita | 1,04 |
| Augmentace | ne |
Zkratky v tabulce: BOL, MV POC/POC (bod připojení), MVA/MW (zdánlivý/činný výkon), RMU, MV (střední napětí), DOD — podrobně ve slovníku pojmů.
Blok obsahuje 1× PCS-transformátor stanici Power Electronics Multi PCSK-FP3820K2 a 2× kontejner SunTera 5,01 MWh. BESS se připojuje na MV síť (POC) přes LV/MV transformátor — v rozsahu dodávky Jinko jsou baterie, PCS a MV skid včetně LV AC kabelů; DC kabeláž mezi bateriemi a PCS a MV AC kabeláž od rozváděče k HV POC nejsou součástí dodávky.

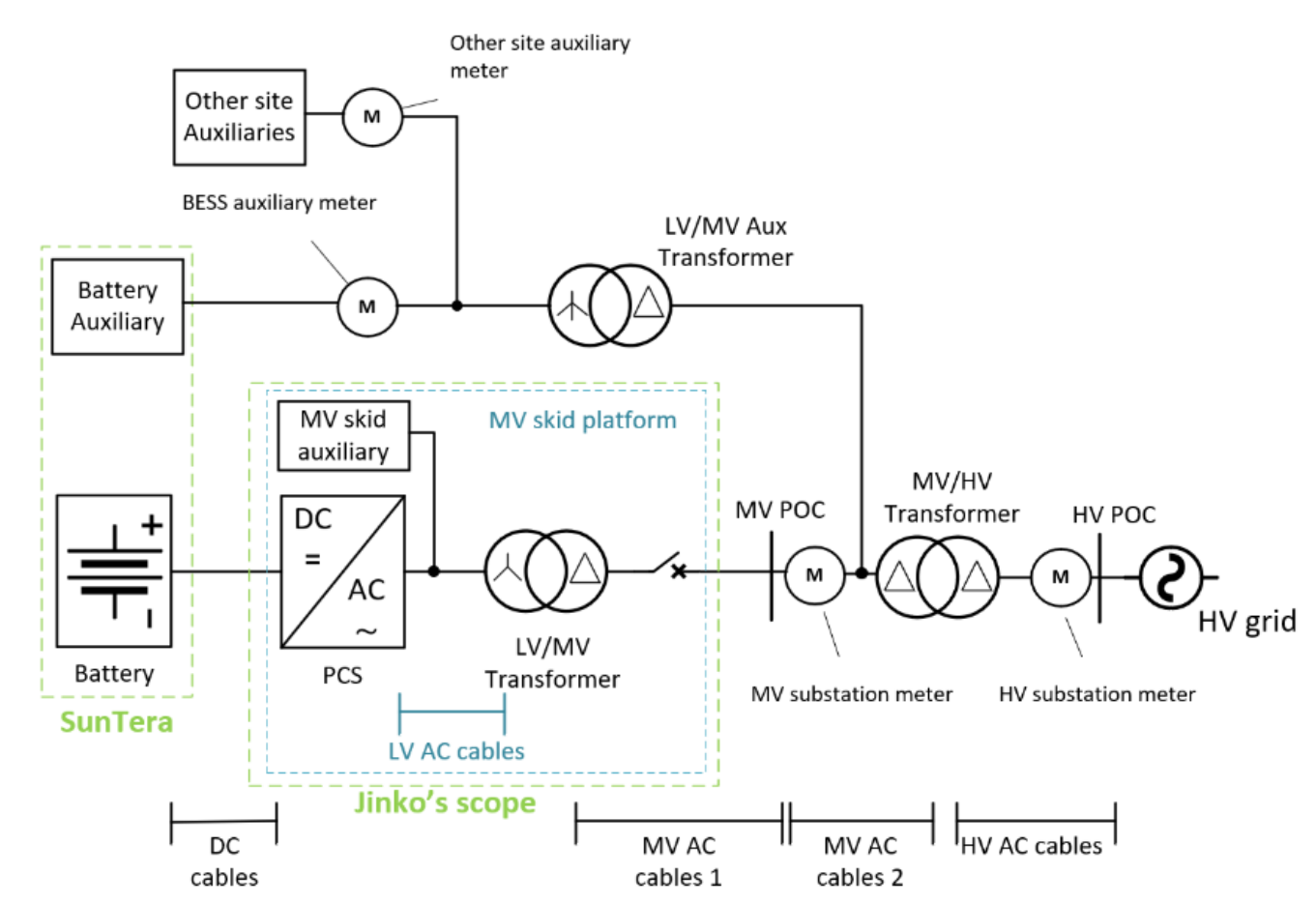

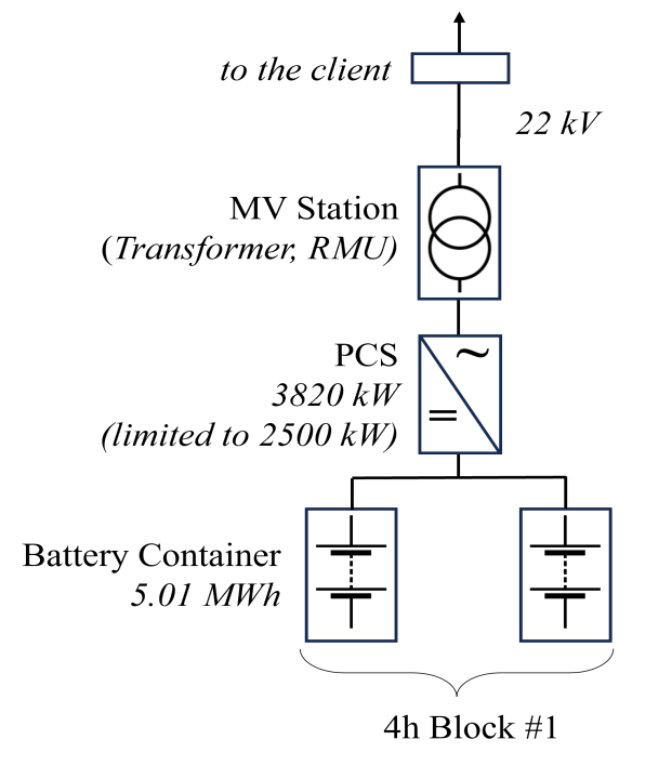

Blokové schéma znázorňuje konkrétní konfiguraci tohoto řešení (PCS 3820 kW limitovaný na 2500 kW, 2× kontejner 5,01 MWh, 22 kV). Obecné schéma níže ukazuje, kde končí rozsah dodávky Jinko (baterie, PCS, MV skid) a kde začíná scope zákazníka/EPC (DC a MV/HV kabeláž, HV transformátor).
| Transportní účinnost před COD (6 měsíců @25 °C) | 98,69 % |
|---|---|
| Účinnost DC systému | 97,00 % |
| Účinnost racku a mismatch | 99,00 % |
| Účinnost DC kabelu (mimo scope Jinko) | 99,80 % |
| Účinnost PCS | 97,94 % |
| Účinnost LV AC kabelu | 99,40 % |
| Účinnost MV transformátoru | 99,20 % |
| Účinnost MV AC kabelu (mimo scope Jinko) | 99,70 % |
| Účinnost HV transformátoru (referenčně) | 99,50 % |
| Průměrná denní účinnost pomocné spotřeby na MV POC | 98,48 % |
Zkratky v tabulce: COD, DC/AC (stejnosměrný/střídavý proud), PCS, LV/MV/HV (nízké/střední/vysoké napětí), MV POC — podrobně ve slovníku pojmů.

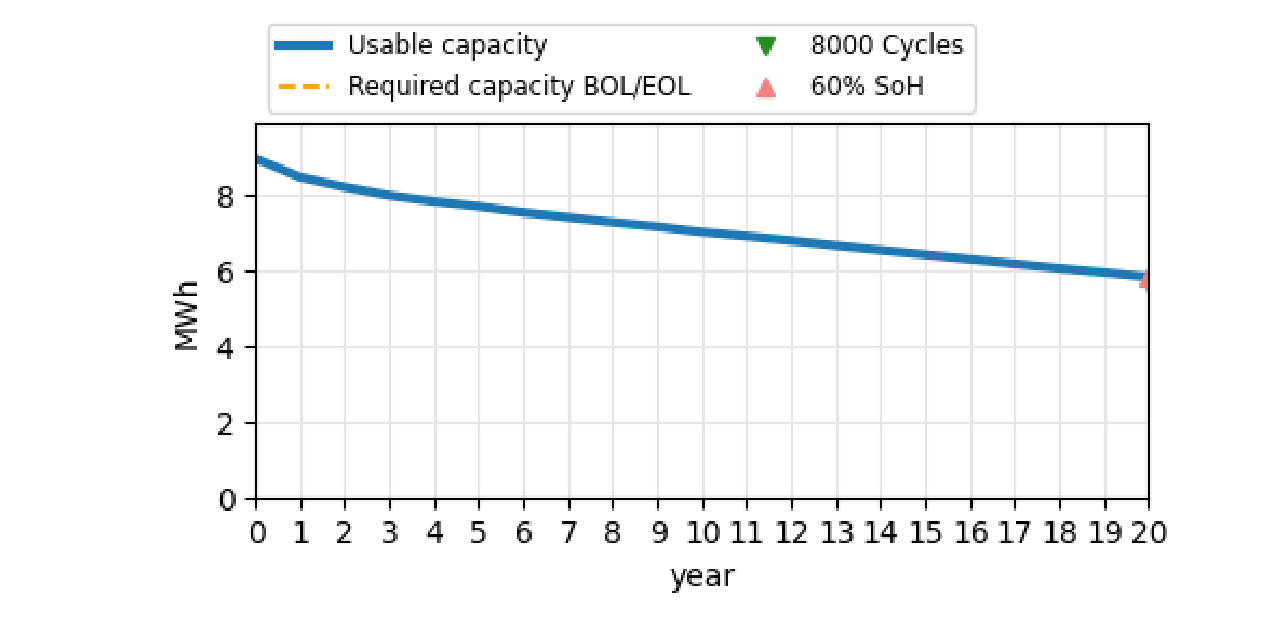

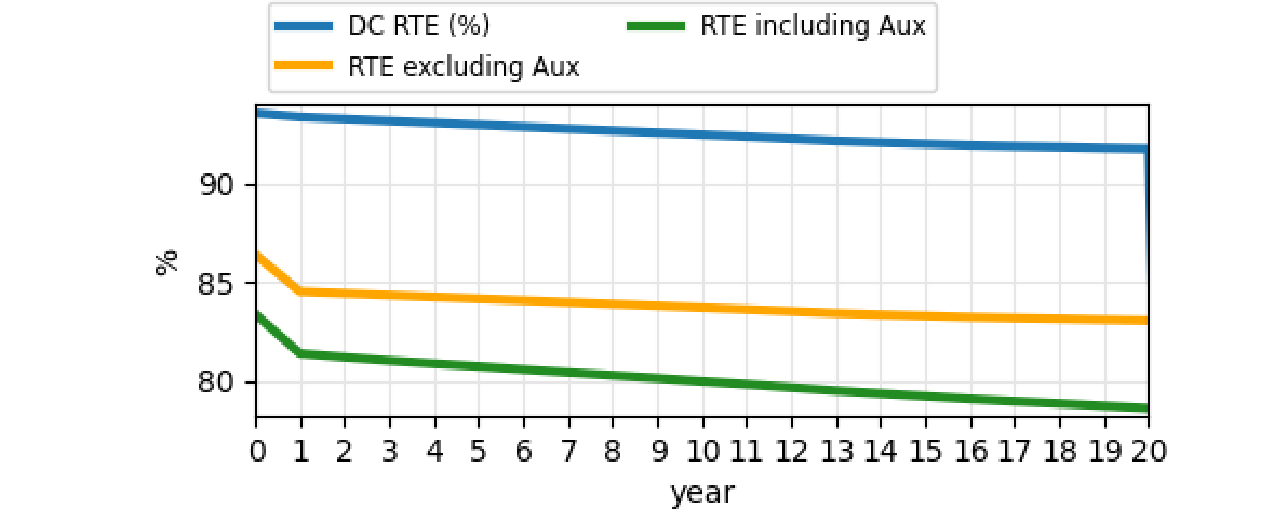

Systém je navržen s výhledem na 20 let provozu / 8000 cyklů / pokles na 60 % SOH. Následující tabulka a grafy ukazují predikovaný pokles užitné kapacity a účinnosti při 1 cyklu/den.
| Rok | Cykly | SOH | Užitná kapacita na MV POC (MWh) | Max. výkon při 4h (MW) | DC RTE | AC RTE bez pom. spotřeby | AC RTE vč. pom. spotřeby |
|---|---|---|---|---|---|---|---|
| 0 | 0 | 100,00 % | 8,99 | 2,25 | 93,60 % | 86,42 % | 83,38 % |
| 1 | 365 | 94,37 % | 8,49 | 2,12 | 93,40 % | 84,52 % | 81,37 % |
| 2 | 730 | 91,45 % | 8,23 | 2,06 | 93,30 % | 84,43 % | 81,18 % |
| 3 | 1095 | 89,07 % | 8,01 | 2,00 | 93,20 % | 84,34 % | 81,01 % |
| 4 | 1460 | 87,29 % | 7,85 | 1,96 | 93,10 % | 84,24 % | 80,85 % |
| 5 | 1825 | 85,82 % | 7,72 | 1,93 | 93,00 % | 84,15 % | 80,71 % |
| 6 | 2190 | 84,10 % | 7,56 | 1,89 | 92,90 % | 84,06 % | 80,55 % |
| 7 | 2555 | 82,66 % | 7,43 | 1,86 | 92,80 % | 83,97 % | 80,41 % |
| 8 | 2920 | 81,22 % | 7,30 | 1,83 | 92,70 % | 83,88 % | 80,26 % |
| 9 | 3285 | 79,81 % | 7,18 | 1,79 | 92,60 % | 83,79 % | 80,11 % |
| 10 | 3650 | 78,30 % | 7,04 | 1,76 | 92,50 % | 83,70 % | 79,95 % |
| 11 | 4015 | 77,00 % | 6,93 | 1,73 | 92,40 % | 83,61 % | 79,80 % |
| 12 | 4380 | 75,66 % | 6,81 | 1,70 | 92,29 % | 83,51 % | 79,64 % |
| 13 | 4745 | 74,30 % | 6,68 | 1,67 | 92,18 % | 83,41 % | 79,48 % |
| 14 | 5110 | 72,94 % | 6,56 | 1,64 | 92,10 % | 83,34 % | 79,33 % |
| 15 | 5475 | 71,59 % | 6,44 | 1,61 | 92,03 % | 83,28 % | 79,20 % |
| 16 | 5840 | 70,23 % | 6,32 | 1,58 | 91,96 % | 83,21 % | 79,06 % |
| 17 | 6205 | 68,92 % | 6,20 | 1,55 | 91,91 % | 83,17 % | 78,94 % |
| 18 | 6570 | 67,64 % | 6,08 | 1,52 | 91,87 % | 83,13 % | 78,83 % |
| 19 | 6935 | 66,36 % | 5,97 | 1,49 | 91,82 % | 83,09 % | 78,70 % |
| 20 | 7300 | 65,10 % | 5,85 | 1,46 | 91,78 % | 83,05 % | 78,58 % |
Zkratky v tabulce: SOH, MV POC, DC/AC RTE (celková účinnost tam a zpět, DC = jen baterie, AC = vč. PCS a pomocné spotřeby) — podrobně ve slovníku pojmů.
Kalendářní stárnutí (skladování mezi FAT a COD): 1,31 % SOH ztráty za 6 měsíců, 3 % SOC ztráty měsíčně. Viz princip rezervy na degradaci v slovníku pojmů.

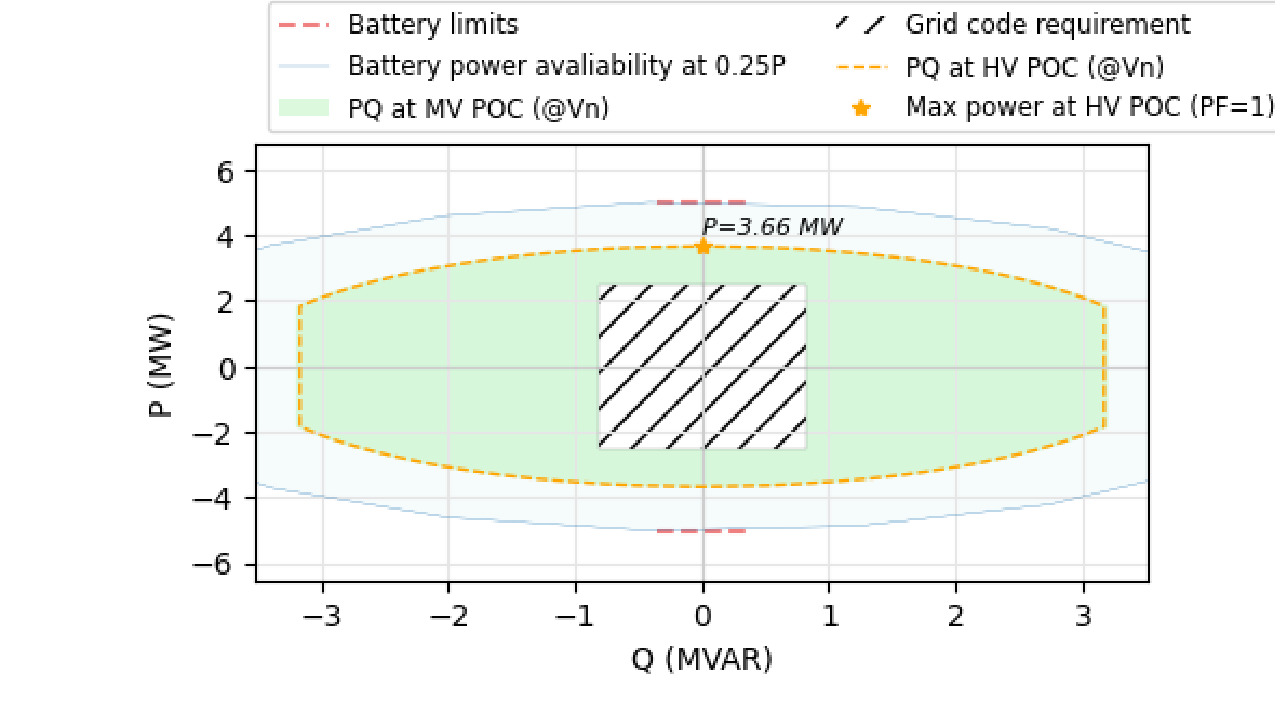

Křivka schopnosti dodávat/odebírat jalový výkon (PQ) je aproximace počítaná při jmenovitém napětí a návrhové teplotě, upřesní se po výběru konkrétního výrobce PCS. Maximální výkon na HV POC při účiníku 1 je 3,66 MW.

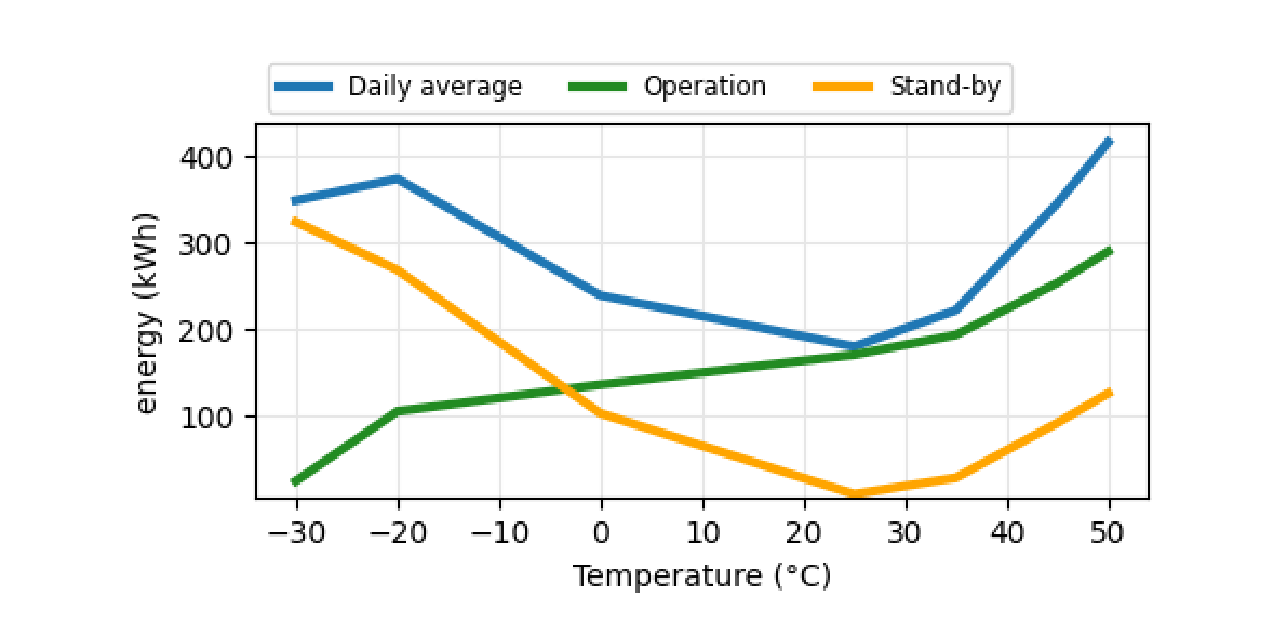

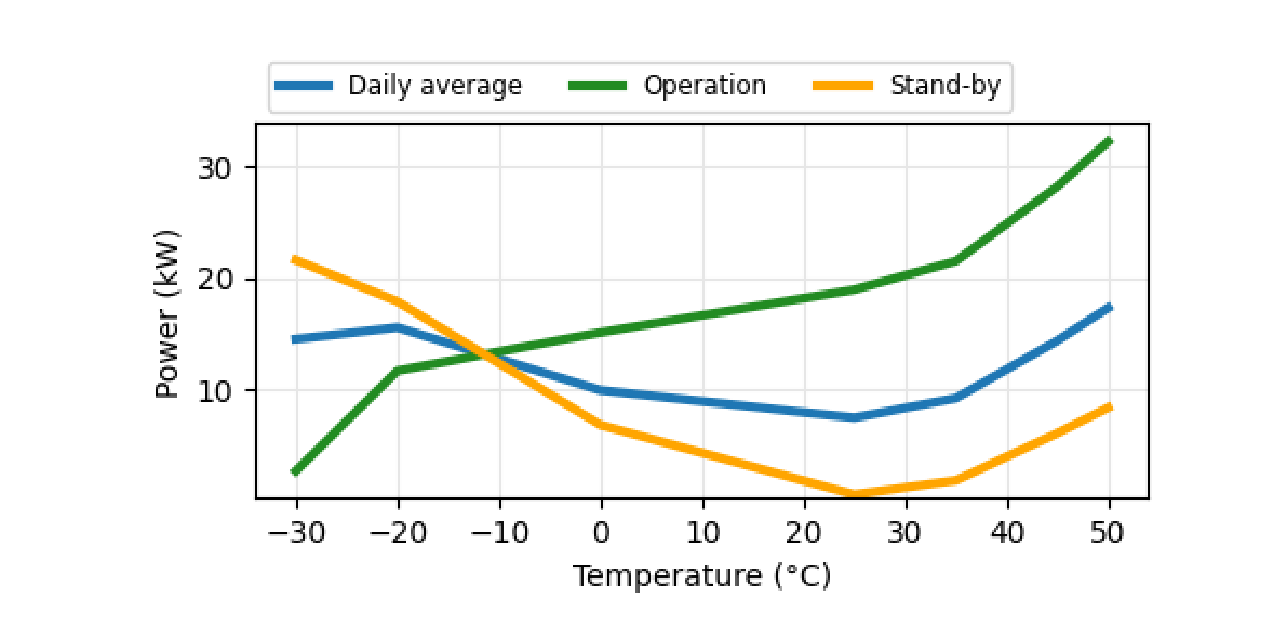

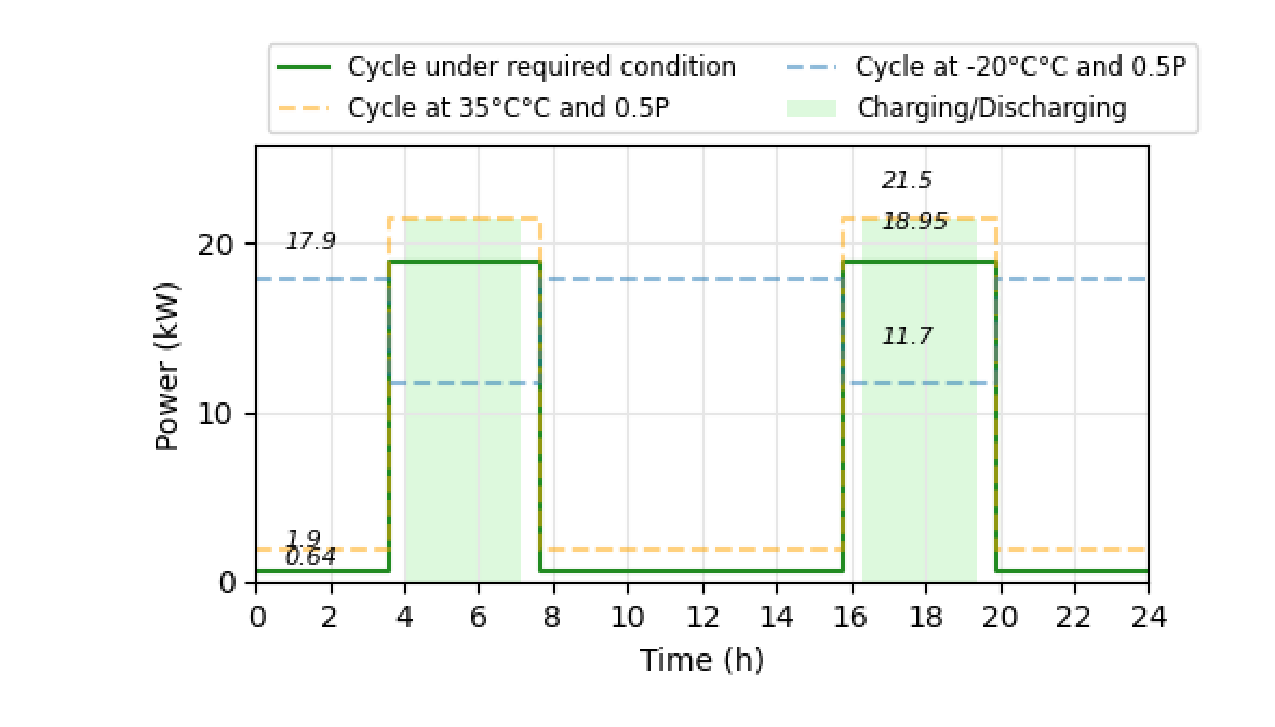

Pro dimenzování pomocného transformátoru se doporučuje počítat se špičkovým odběrem 55 kVA na jednotku SunTera 5,01 MWh.
| Pomocný výkon při provozu na kontejner (25 °C) | 18,95 kW |
|---|---|
| Pomocný výkon ve stand-by na kontejner (25 °C) | 0,64 kW |
| Průměrný pomocný výkon na blok (2× kontejner, bez PCS a MV skidu) | 15,01 kW |
| Špičkový pomocný výkon všech kontejnerů (35 °C, provoz) | 43,00 kW |
| Denní pomocná spotřeba na kontejner v provozu | 170,55 kWh |
| Denní pomocná spotřeba na kontejner ve stand-by | 9,54 kWh |
| Celková denní pomocná spotřeba na kontejner | 180,09 kWh |
| Celková denní pomocná spotřeba všech kontejnerů při COD | 0,36 MWh |
| Podíl pomocné spotřeby na užitné kapacitě při COD | 4,27 % |
| Článek | |
|---|---|
| Chemie | LFP |
| Výrobce | EVE |
| Kapacita | 314 Ah |
| Max. C-rate | 0,5C |
| Rozměry (Š×D×V) | 174×72×205 mm |
| Váha | 5,6 kg |
| Jmenovitá energie | 1004,8 Wh |
| Hustota energie (gravimetrická) | 175 Wh/kg |
| Hustota energie (volumetrická) | 2,581 kW/l |
| Napěťový rozsah | 2,8–3,6 V (jmenovité 3,2 V) |
| Battery pack | |
|---|---|
| Počet článků | 104 (1P104S) |
| Napěťový rozsah | 332,8–268,4 Vdc (jmenovité 374,4 V) |
| Kapacita | 104,5 kWh |
| Výkon | 52,25 kW |
| Rozměry (D׊×V) | 785×2190×240 mm |
| Váha | 650 kg |
| Hustota energie (gravimetrická) | 160,77 Wh/kg |
| Krytí | IP67 |
| Battery rack (4× modul v sérii) | |
|---|---|
| Konfigurace | 1P416S |
| Napěťový rozsah | 1164,8–1497,6 Vdc (jmenovité 1331,2 V) |
| Jmenovitá kapacita | 314 Ah |
| Jmenovitá energie | 418 kWh |
| Rozměry (D׊×V) | 805×2192×2664 mm |
| Váha | 2600 kg |
| Počet racků na kontejner | 12 |
Zkratky v tabulkách: LFP (chemie článků), C-rate, IP67 (stupeň krytí) — podrobně ve slovníku pojmů.
| Napěťový rozsah | 1164,8–1497,6 V DC |
|---|---|
| Max. počet cyklů | 8000 |
| Návrhová životnost | do SOH 60 % nebo 20 let nebo 8000 cyklů |
| Max. cyklů za den | 2 |
| Max. cyklů za rok | 730 |
| Max. C-rate | 0,5 |
| Klidová doba (mezi nabíjením a vybíjením) | 1 h |
| Korozní odolnost | do C5 (ISO 12944) |
| Max. hlučnost @1 m | 80 dB |
| Krytí | IP55 |
| Barva | bílá |
| Komunikační protokoly | Ethernet / RS485 / CAN |
| Chlazení | kapalinové |
| Provozní teplota | −30 až 50 °C |
| Váha | 42 000 kg |
Zkratky v tabulce: SOH, IP55 (stupeň krytí) — podrobně ve slovníku pojmů.
Bezpečnostní systémy: kouřový detektor, teplotní detektor, detektor plynu (CO/H2/VOC), monitorování teploty uvnitř kontejneru, regulace vlhkosti, hasivo Perfluorohexanone, suché vodní potrubí, aktivní protivýbuchová ventilace, pasivní deflagrační panely — vše součástí dodávky.
| Počet DC/DC konvertorů | 0 (nepoužívá se) |
|---|---|
| Výrobce PCS | Power Electronics |
| Obchodní název | Multi PCSK-FP3820K2 (2 busbary) |
| Jmenovitý výkon | 3,82 MVA / 3,82 MW (limitováno na 2,5 MVA/MW) |
| Jalový výkon (předbíhající) @Vn | 0,86 p.u. |
| Jalový výkon (zpožděný) @Vn | 0,86 p.u. |
| Krytí PCS | IP55 |
| Výrobce MV transformátoru | Eltas |
| Výkon MV transformátoru | 3900 kVA |
| Počet MV transformátorů | 1 |
| Výrobce rozváděče | Ormazabal / Siemens |
| Technologie rozváděče | SF6 |
Zkratky v tabulce: DC/DC (stejnosměrný měnič), MVA/MW (zdánlivý/činný výkon), p.u. (poměrné jednotky), IP55, MV (střední napětí), SF6 — podrobně ve slovníku pojmů.
| Počet battery kontejnerů | 2 |
|---|---|
| Počet PCS / MV skidů | 1 / 1 |
| DC instalovaná energie při BOL COD | 9,36 MWh |
| Instalovaný jmenovitý výkon | 2,5 MW |
| Účinnost vybíjení na MV POC | 93,82 % |
| Účinnost nabíjení vč. pomocné spotřeby na MV POC | 87,1 % |
| Jmenovitý kmitočet | 50 Hz |
| Hlučnost | <80 dB @1 m; <61 dB @10 m |
| Doba trvání projektu | 20 let (nebo 60 % SOH, nebo 8000 cyklů — co nastane dřív) |
| Aplikace | Energy shifting |
Zkratky v tabulce: BOL, COD, MW (činný výkon), MV POC, SOH — podrobně ve slovníku pojmů.
| Lokalita | Česká republika |
|---|---|
| Nadmořská výška | ~200 m |
| Min./max./průměrná teplota | −20 °C / 35 °C / 25 °C |
| Relativní vlhkost | 95 % |
| Anti-korozní třída (projektový požadavek) | C4 |
| Krytí (projektový požadavek) | IP55 |
