Utility-scale konfigurace se dvěma nezávislými PCS bloky a starší generací kontejnerů SunTera (3,76 MWh). Kompletní technická dokumentace — konfigurace, degradační křivky, plný rozpis komponent od článku po rozváděč — vychází z reálně zpracovaného technického návrhu pro lokalitu v ČR. Čísla a rozvržení jsou obecně platná pro projekty této velikosti.
| Battery kontejnery | 5× Jinko SunTera 3,76 MWh (20ft) |
|---|---|
| Nameplate kapacita při BOL | 18,80 MWh |
| Užitná AC kapacita při BOL (MV POC) | 16,50 MWh |
| PCS-transformátor stanice | 2× SMA all-in-one (MVPS 4000-S2 a MVPS 2660-S2) + 10× SMA DC/DC konvertor |
| Instalovaný jmenovitý výkon PCS | 4,70 MW |
| Reálný výkon na MV POC (PF 0,95) | 4,20 MW |
| Zdánlivý výkon na MV POC | 4,45 MVA |
| MV skid / RMU | 2× |
| Připojovací napětí | 22 kV |
| Doba nabíjení/vybíjení | ~4 h (0,5C) |
| Cykly za den | 1 |
| DOD (hloubka vybití) | 94,57 % |
| Augmentace kapacity | není plánována |
Zkratky v tabulce: BOL, MV POC, MVA (zdánlivý výkon), RMU, DOD — podrobně ve slovníku pojmů.

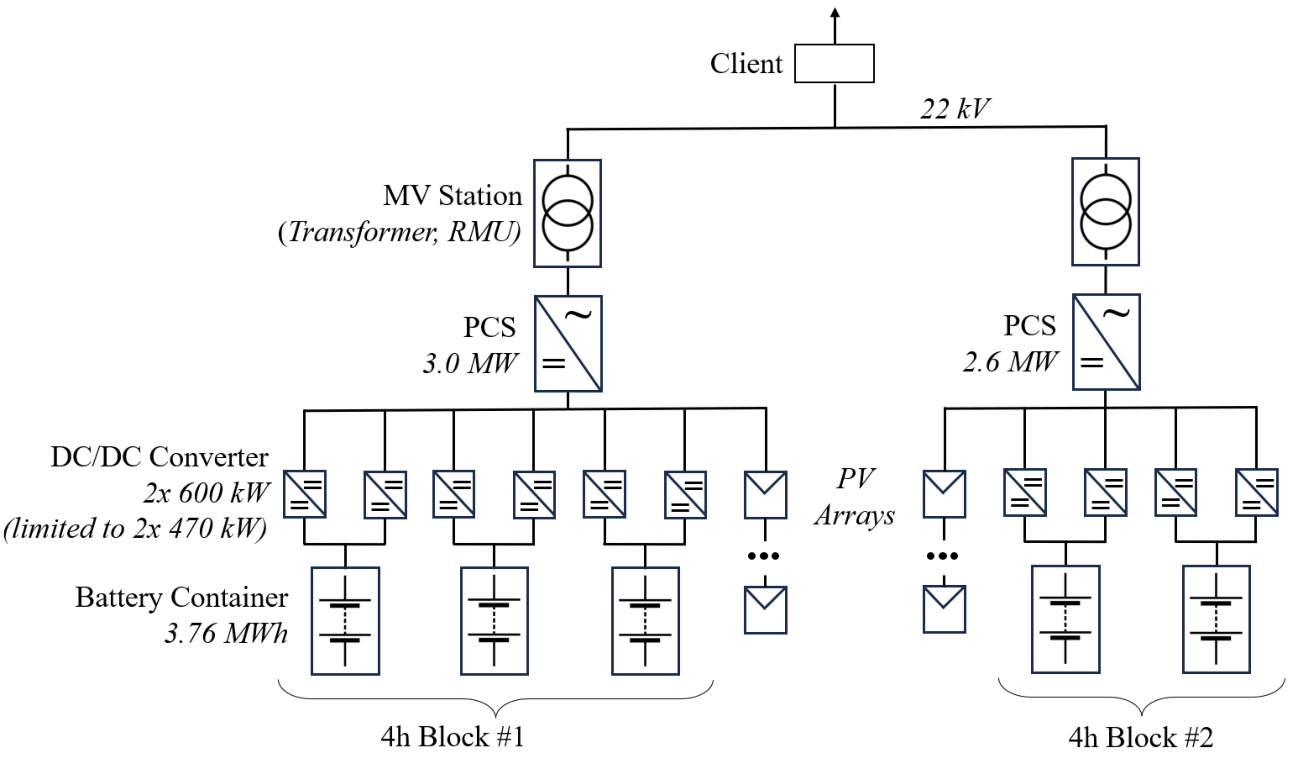

Blok #1: 1× PCS-transformátor stanice (3,0 MW) + 6× DC/DC konvertor (2×600 kW, limitováno na 2×470 kW) + 3× kontejner SunTera. Blok #2: 1× PCS-transformátor stanice (2,6 MW) + 4× DC/DC konvertor + 2× kontejner SunTera — asymetrické rozdělení podle požadované kapacity 16 MWh / 4 MW.

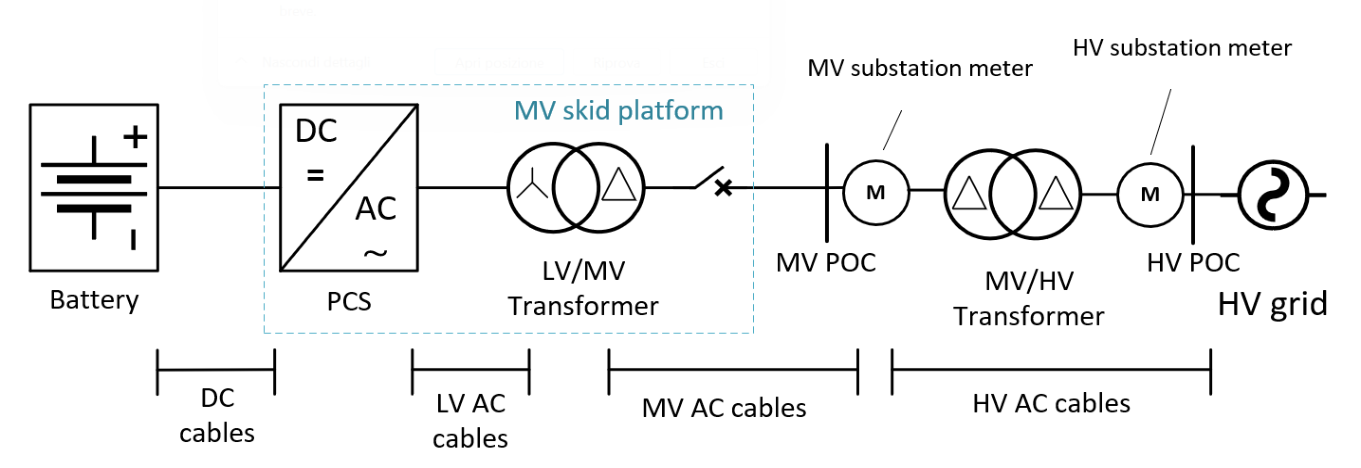

Baterie → PCS → LV/MV transformátor → MV POC → MV/HV transformátor → HV grid. DC/AC/LV/MV/HV kabeláž je rozdělena podle úseků, MV a HV AC kabeláž a případný HV transformátor nejsou součástí dodávky PCS platformy (dodává EPC/zákazník).
| Počet ekvivalentních cyklů/rok | 1 cyklus |
|---|---|
| C-rate | 0,5C |
| DOD | 94,57 % |
| Účiník | 0,95 ind/kap |
| Provozní teplota článků | 25±5 °C |
| Okolní podmínky | −20 až 45 °C |
| Položka | Účinnost | Ztráta (kW) |
|---|---|---|
| Přepravní ztráty před COD (6 měsíců @25 °C) | 98,57 % | – |
| DOD baterie (užitná kapacita) | 94,57 % | – |
| Účinnost racku | 99,50 % | 20,00 |
| Účinnost DC kabelů (mimo scope Jinko) | 99,80 % | 8,00 |
| Účinnost DC/DC konvertoru | 98,20 % | 71,86 |
| Účinnost PCS | 98,80 % | 48,00 |
| Účinnost LV AC | 99,40 % | 24,00 |
| Účinnost MV transformátoru | 99,20 % | 32,00 |
| Účinnost MV AC kabelu (mimo scope Jinko) | 99,70 % | 12,00 |
| HV transformátor (referenčně) | 99,00 % | 40,00 |
| HV AC kabel (referenčně) | 99,50 % | 20,00 |
| Účiník | 0,95 | – |
Pokud by požadovaný účiník ze strany distribuční sítě byl nižší než 0,95, návrh systému by se změnil.
| Battery kontejner | |
|---|---|
| Napětí (DC) | 1075–1382,4 V |
| Max. počet cyklů | 7000 |
| Jmenovitá kapacita | 306 Ah |
| Návrhová životnost | do SOH 60 % |
| Max. cyklů/den | 2 |
| Max. cyklů/rok | 730 |
| Max. C-rate | 0,5 |
| Korozní odolnost | do C5 (ISO 12944) |
| Max. hlučnost @1 m | 80 dB |
| Krytí | IP54 |
| Počet racků na kontejner | 10 |
| Max. váha | 35 000 kg |
| Barva | bílá |
| Komunikace | Ethernet / Modbus / optický kabel (volitelně) |
| Chlazení | kapalinové |
| Provozní teplota | −20 až 50 °C |
| Chemie | LFP |
|---|---|
| Výrobce | EVE |
| Kapacita | 306 Ah |
| Max. C-rate | 0,5C |
| Rozměry (Š×H×V) | 174×72×205 mm |
| Váha | 5,6 kg |
| Jmenovitá energie | 979,2 Wh |
| Hustota energie (gravimetrická) | 174,86 Wh/kg |
| Hustota energie (volumetrická) | 2,515 kW/l |
| Max. napětí | 3,6 V |
| Jmenovité napětí | 3,2 V |
| Min. napětí | 2,8 V |
| Počet článků na pack | 48 |
|---|---|
| Konfigurace | 1P48S |
| Napěťový rozsah | 134,4–172,8 V |
| Jmenovité napětí | 153,6 V |
| Jmenovitá kapacita | 47 kWh |
| Výkon | 23,5 kW |
| Rozměry (D׊×V) | 800×1092×240 mm |
| Váha | 320 kg |
| Hustota energie (gravimetrická) | 146,88 Wh/kg |
| Hustota energie (volumetrická) | 0,224 kW/l |
| Krytí | IP67 |
| Počet modulů na rack | 8 |
|---|---|
| Konfigurace | 1P384S |
| Napěťový rozsah | 1075–1382,4 V |
| Jmenovité napětí | 1229 V |
| Rozměry (D׊×V) | 1030×1105×2550 mm |
| Jmenovitá kapacita | 306 Ah |
| Jmenovitá energie | 376 kWh |
| Váha | 2560 kg |
| Počet DC/DC konvertorů | 10 |
|---|---|
| Výkon DC/DC konvertoru | 600 kW (limitováno na 470 kW) |
| Výrobce PCS | SMA |
| Model PCS | MVPS 4000-S2, MVPS 2660-S2 |
| Jmenovitý výkon PCS (kVA) | 3,45 MVA (limitováno na 2,82 MVA); rozšiřující blok 2,667 MVA (limitováno na 1,88 MVA) |
| Jmenovitý výkon PCS (kW) | 3,45 MW (limitováno na 2,82 MW); rozšiřující blok 2,667 MW (limitováno na 1,88 MW) |
| Jalový výkon PCS (leading/lagging) @Vn | 0,865 p.u. |
| Krytí PCS | IP54 |
| Počet MV transformátorů | 2 |
| Výrobce/výkon MV transformátoru | neupřesněno v této fázi |
| Výrobce/typ rozváděče | neupřesněno v této fázi |
| Denní průměrný pomocný výkon na blok | 13,28 kW (blok = 1 PCS + 3 kontejnery SunTera) |
|---|---|
| Denní pomocná spotřeba energie na blok (nabíjení/vybíjení, 25 °C) | 210,26 kWh |
| Denní pomocná spotřeba energie na blok (stand-by, 25 °C) | 108,45 kWh (1,31 % užitné kapacity při BOL) |
| Celková denní pomocná spotřeba BESS @25 °C | 1,051 MWh (3,86 % užitné kapacity při BOL) |
| Špičkový výkon pomocného transformátoru na blok | 28 kVA (doporučeno) — nebo centrální 55 kVA transformátor |
| Průměrný výkon pomocného transformátoru na blok | 14 kVA |
| Denní pomocná spotřeba na blok | 318,70 kWh |
| Celková denní pomocná spotřeba na MV COD | 0,64 MWh (3,86 % užitné kapacity) |
Pomocný transformátor není součástí dodávky Jinko — doporučuje se dimenzovat alespoň na 28 kVA na blok, nebo centrální 55 kVA transformátor pro celou instalaci.
Při 1 cyklu/den a C-rate 0,5C klesá SOH z 100 % na ~66 % za 20 let (7300 cyklů). Užitná kapacita na MV POC odpovídajícím způsobem klesá z 16,50 MWh na 10,95 MWh, maximální výkon z 4,00 MW na 2,74 MW.
| Rok | Cykly | SOH | Užitná kapacita @MV POC (MWh) | Max. výkon @4h @MV POC (MW) | DC RTE | AC RTE @MV POC bez pom. spotřeby | AC RTE @MV POC vč. pom. spotřeby |
|---|---|---|---|---|---|---|---|
| 0 | 0 | 100,00 % | 16,50 | 4,00 | 94,60 % | 84,86 % | 83,19 % |
| 1 | 365 | 95,28 % | 15,72 | 3,93 | 94,40 % | 84,68 % | 82,99 % |
| 2 | 730 | 92,58 % | 15,28 | 3,82 | 94,30 % | 84,59 % | 82,85 % |
| 3 | 1095 | 90,31 % | 14,90 | 3,73 | 94,20 % | 84,50 % | 82,72 % |
| 4 | 1460 | 88,61 % | 14,62 | 3,66 | 94,09 % | 84,41 % | 82,59 % |
| 5 | 1825 | 86,95 % | 14,35 | 3,59 | 93,99 % | 84,32 % | 82,47 % |
| 6 | 2190 | 85,49 % | 14,11 | 3,53 | 93,89 % | 84,23 % | 82,35 % |
| 7 | 2555 | 84,07 % | 13,87 | 3,47 | 93,79 % | 84,14 % | 82,23 % |
| 8 | 2920 | 82,63 % | 13,64 | 3,41 | 93,69 % | 84,05 % | 82,11 % |
| 9 | 3285 | 81,09 % | 13,38 | 3,35 | 93,59 % | 83,96 % | 81,98 % |
| 10 | 3650 | 79,57 % | 13,13 | 3,28 | 93,49 % | 83,87 % | 81,86 % |
| 11 | 4015 | 78,26 % | 12,92 | 3,23 | 93,39 % | 83,78 % | 81,74 % |
| 12 | 4380 | 76,94 % | 12,70 | 3,17 | 93,28 % | 83,68 % | 81,61 % |
| 13 | 4745 | 75,58 % | 12,47 | 3,12 | 93,15 % | 83,56 % | 81,46 % |
| 14 | 5110 | 74,22 % | 12,25 | 3,06 | 93,06 % | 83,48 % | 81,34 % |
| 15 | 5475 | 72,88 % | 12,03 | 3,01 | 92,97 % | 83,40 % | 81,22 % |
| 16 | 5840 | 71,52 % | 11,80 | 2,95 | 92,89 % | 83,33 % | 81,11 % |
| 17 | 6205 | 70,21 % | 11,59 | 2,90 | 92,80 % | 83,25 % | 80,99 % |
| 18 | 6570 | 68,92 % | 11,37 | 2,84 | 92,73 % | 83,19 % | 80,89 % |
| 19 | 6935 | 67,63 % | 11,16 | 2,79 | 92,66 % | 83,12 % | 80,78 % |
| 20 | 7300 | 66,35 % | 10,95 | 2,74 | 92,60 % | 83,07 % | 80,69 % |
| Rok | Užitná kapacita vč. pom. spotřeby @DC terminál (MWh) | Užitná kapacita vč. pom. spotřeby @HV POC (MWh) | Výkon @HV POC (MW) | AC RTE @HV POC bez pom. spotřeby | AC RTE @HV POC vč. pom. spotřeby | Propustnost energie @MV POC (GWh) | Propustnost energie @HV POC (GWh) |
|---|---|---|---|---|---|---|---|
| 0 | 17,34 | 16,26 | 4,00 | 82,35 % | 80,72 % | 0,00 | 0,00 |
| 1 | 16,52 | 15,49 | 3,87 | 82,17 % | 80,53 % | 5,79 | 5,75 |
| 2 | 16,05 | 15,05 | 3,76 | 82,08 % | 80,39 % | 5,66 | 5,57 |
| 3 | 15,66 | 14,68 | 3,67 | 82,00 % | 80,27 % | 5,51 | 5,43 |
| 4 | 15,36 | 14,41 | 3,60 | 81,90 % | 80,14 % | 5,39 | 5,31 |
| 5 | 15,08 | 14,14 | 3,53 | 81,81 % | 80,02 % | 5,29 | 5,21 |
| 6 | 14,82 | 13,90 | 3,47 | 81,73 % | 79,90 % | 5,19 | 5,12 |
| 7 | 14,58 | 13,67 | 3,42 | 81,64 % | 79,79 % | 5,11 | 5,03 |
| 8 | 14,33 | 13,43 | 3,36 | 81,55 % | 79,67 % | 5,02 | 4,95 |
| 9 | 14,06 | 13,18 | 3,30 | 81,47 % | 79,55 % | 4,93 | 4,86 |
| 10 | 13,80 | 12,94 | 3,23 | 81,38 % | 79,43 % | 4,84 | 4,77 |
| 11 | 13,57 | 12,72 | 3,18 | 81,29 % | 79,31 % | 4,75 | 4,68 |
| 12 | 13,34 | 12,51 | 3,13 | 81,20 % | 79,19 % | 4,67 | 4,60 |
| 13 | 13,10 | 12,29 | 3,07 | 81,08 % | 79,04 % | 4,59 | 4,53 |
| 14 | 12,87 | 12,07 | 3,02 | 81,00 % | 78,93 % | 4,51 | 4,44 |
| 15 | 12,64 | 11,85 | 2,96 | 80,93 % | 78,81 % | 4,43 | 4,36 |
| 16 | 12,40 | 11,63 | 2,91 | 80,86 % | 78,70 % | 4,35 | 4,28 |
| 17 | 12,17 | 11,41 | 2,85 | 80,78 % | 78,59 % | 4,27 | 4,21 |
| 18 | 11,95 | 11,20 | 2,80 | 80,72 % | 78,49 % | 4,19 | 4,13 |
| 19 | 11,73 | 10,99 | 2,75 | 80,66 % | 78,39 % | 4,11 | 4,05 |
| 20 | 11,50 | 10,79 | 2,70 | 80,60 % | 78,29 % | 4,04 | 3,98 |
Kalendářní stárnutí (skladování mezi FAT a COD): ~1,43 % pokles SOH za 6 měsíců, 3 % pokles SOC za měsíc.

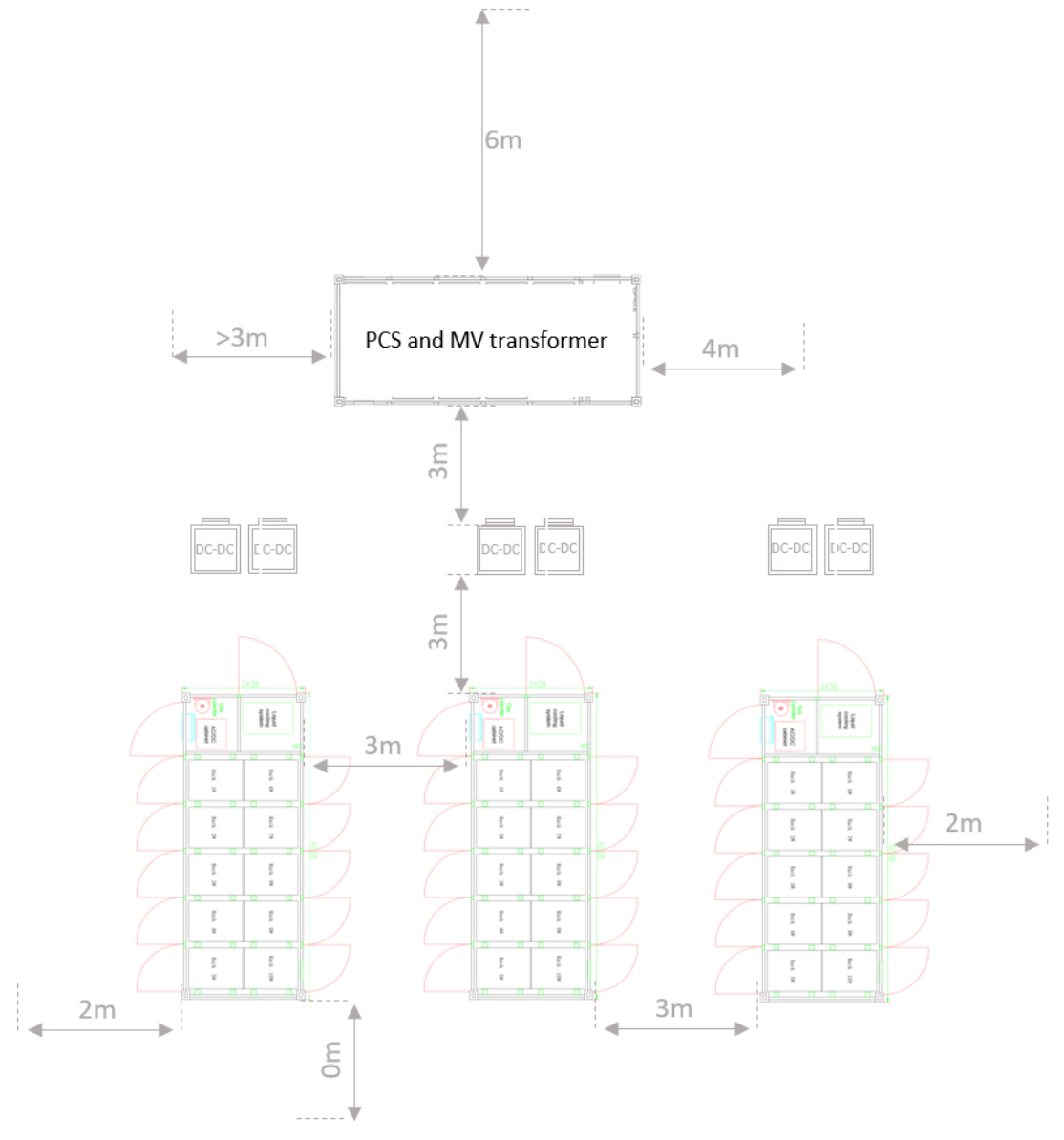

Doporučené odstupy mezi kontejnery, DC/DC konvertory a PCS/MV transformátorovou stanicí pro servisní přístup a chlazení. Zastavěná plocha ~26–34 m²/MWh na úrovni bloku, ~28,2 m²/MWh na úrovni celého areálu (jen kontejnery, PCS a MV skid: celkem ~530 m²).
| Detektor kouře | ano |
|---|---|
| Detektor tepla | ano |
| Detektor plynu (CO, H2, VOC) | ano |
| Monitoring teploty v kontejneru | ano |
| Regulace vlhkosti | ano |
| Hasivo | FM200 / Novec1230 / aerosol |
| Suchý vodní rozvod | ano |
| Aktivní protivýbuchová ochrana (odvětrání) | ano |
| Pasivní protivýbuchová ochrana (deflagrační panel) | ano |
| Min. teplota lokality | −20 °C |
|---|---|
| Průměrná teplota lokality | 25 °C |
| Max. teplota lokality | 45 °C |
| Nadmořská výška | <2000 m |
| Hlukové limity | <80 dB @1 m; <61 dB @10 m |
| Anti-korozní třída | C3 (C4/C5 volitelně) |
| Krytí | IP54 |
| Připojovací napětí | 22 kV |
