Kompaktní konfigurace s jediným PCS-transformátorovým blokem a vyšší kapacitou kontejneru (4,60 MWh) — méně kusů na stejný výkon, s vlastním EMS napojeným na nadřazené SCADA. Vychází z reálně zpracovaného technického návrhu pro lokalitu v ČR, čísla a rozvržení jsou obecně platná pro projekty této velikosti.

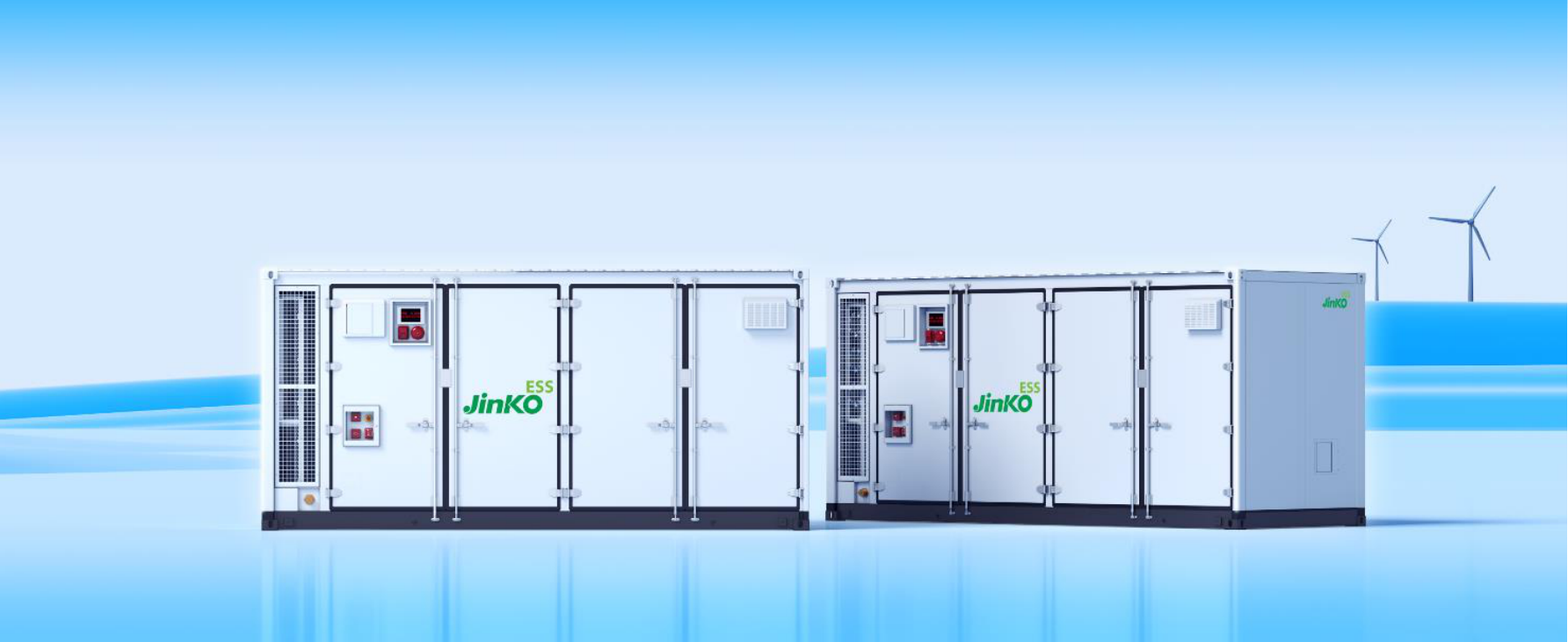

| Battery kontejnery | 4× Jinko SunTera 4,60 MWh (20ft) |
|---|---|
| Nameplate kapacita při BOL | 18,39 MWh |
| Užitná kapacita při BOL (MV POC) | 16,46 MWh |
| PCS-transformátor all-in-one | 1× (40ft skid), 4× PCS 1250 kW, celkem 5,00 MVA |
| Aktivní výkon na MV POC | 4,37 MW |
| Step-up transformátor | 22±2×2,5 % / 0,69 kV, olejový, dvouvinuťový, s odbočkovým přepínačem pod zatížením |
| MV rozváděč / RMU | SF6, 630 A, 22 kV, 25 kA/3s, mechanická blokace dveří kabelového prostoru |
| Řídicí systém | EMS jako master kontrolér s napojením na SCADA, ramp-rate řízení |
| Připojovací napětí | 22 kV |
| Doba nabíjení/vybíjení | ~4 h (0,25P) |
| Cykly za den | 2 |
| Aplikace | on-grid, aFRR, FCR, peak-shaving, time-shifting |

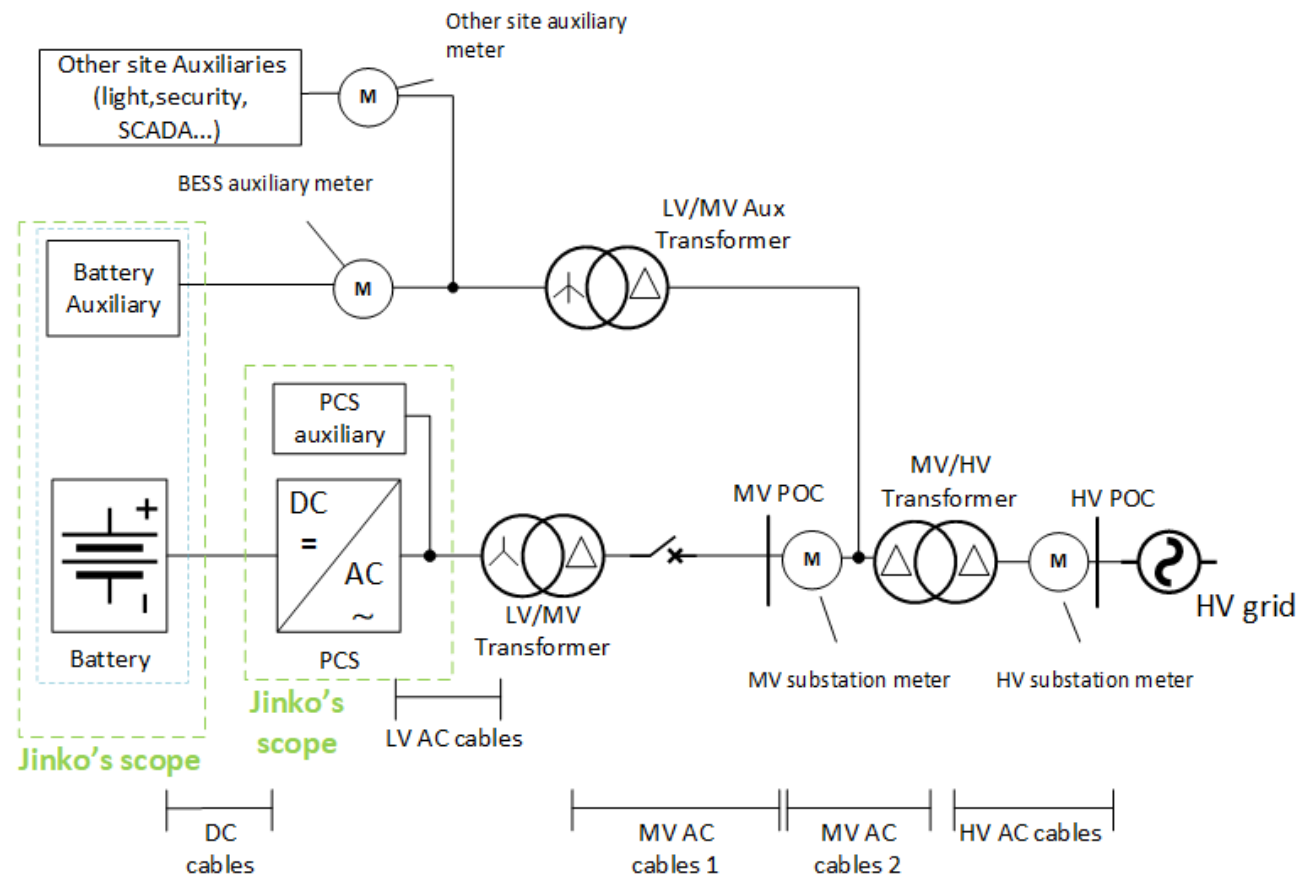

Dodávka Jinko zahrnuje baterii, PCS a MV skid (včetně LV AC kabeláže). DC kabeláž mezi bateriemi a PCS a MV/HV kabeláž od MV transformátoru dále už do scope Jinko nespadá — řeší je EPC dodavatel stavby.
| Rozměry (D׊×V) | 6058×2438×2896 mm |
|---|---|
| Váha | ~42 000 kg |
| Materiál kontejneru | ocel |
| Krytí — kontejner celkově | IP55 |
| Krytí — sekce racku | IP67 |
| Krytí — chladicí jednotka a el. skříň | IP20 |
| Krytí — battery pack | IP67 |
| Krytí — rozváděč battery racku | IP20 |
| Korozní třída — venkovní (celý kontejner) | C3-M |
| Korozní třída — vnitřní (chladicí jednotka, racky, aux skříň) | C3 |
| FRL požární odolnost | 60/60/60 |
| Battery rack | 418 kWh jmenovitá kapacita/rack, 11 racků na kontejner (1 rack/switchgear PCS) |
| Battery rack combiner panel (BCP) | 2× na PCS, s pojistkou a odpínačem |
| HVAC / kapalinové chlazení | 43 kW chladicí výkon, 13 kW topný výkon, 35 kW spotřeba (1× na PCS) |
| UPS | 3 kVA, olověný akumulátor, záloha 30 min |
Dry Water Hose & Clean Agent Gas FFS: každý kontejner má vlastní systém aktivní a pasivní ventilace, vodní hasicí hadici a plynové hasivo pro bateriový prostor.
| Vodní hašení | dry hose se sprinklerovým rozvodem |
|---|---|
| Plynové hašení | automatický systém s hasivem FK5112 |
| Detekce | kouřové, teplotní a plynové senzory |
| Signalizace | stroboskop, houkačka |
| Přetlaková ochrana | aktivní a pasivní přetlakové ventily |
| Jmenovitý výkon stanice | 5000 kW, AC výstupní napětí 22 kV |
|---|---|
| PCS | 4× 1250 kW, MPP DC 1050–1500 V, AC 690 V / 50 Hz, třízběrnicový systém (jedna sběrnice na fázi) |
| Step-up transformátor | 22±2×2,5 % / 0,69 kV, olejový, dvouvinuťový, vč. odbočkového přepínače pod zatížením a pojistek |
| Pomocný napájecí systém skidu | 2 kVA, s měřicím a řídicím zařízením skříňového transformátoru vč. ochranné funkce |
| MV rozváděč / RMU | SF6 izolace, 630 A, 22 kV, 25 kA/3s, motorové ovládání vakuového vypínače, CT pro ochrany, mechanická blokace, indikátor nízkého tlaku SF6 |
| EMS | master kontrolér propojený se SCADA solární elektrárny, ramp-rate řízení celé elektrárny |
| Cykly za den | 2 |
|---|---|
| Max. C-rate | 0,25P |
| Poměr užitné kapacity | 96 % |
| DOD | 100 % |
| Účiník | 0,90 předbíhající/zpožděný |
| Provozní teplota článků | 25±5 °C |
| Okolní podmínky | −20 až 45 °C |
| Garantovaná dostupnost systému | 97 % |
| Průměrné SOC | ≤50 % |
Doporučená pomocná napájecí kapacita: min. 50 kVA na jeden battery kontejner (pro špičkový odběr v extrémních podmínkách). Předpoklad transportních ztrát: 6 měsíců od expedice do dokončení SAT, průměrná skladovací teplota do 45 °C.
| DC kabel | 99,80 % |
|---|---|
| PCS | 98,20 % |
| LV AC | 99,40 % |
| MV transformátor | 99,20 % |
| MV AC kabel | 99,70 % |
| HV transformátor (referenčně) | 100,00 % |
| HV kabel (referenčně) | 100,00 % |
| Přesnost měření na MV POC | 100,00 % |
| Ztráta pomocnou spotřebou (35 °C) | 1,29 % |
| Transportní ztráta (6 měsíců) | 2,00 % |
Tabulka ukazuje očekávaný pokles stavu zdraví baterie (SOH) a užitné kapacity při 2 cyklech denně po dobu prvních 14 let provozu.
| Rok | Cykly | SOH | Užitná kapacita na MV POC (MWh) | Max. výkon při 4 h (MW) | AC RTE bez pom. spotřeby | AC RTE vč. pom. spotřeby |
|---|---|---|---|---|---|---|
| 0 | 0 | 100,00 % | 16,457 | 4,37 | 87,81 % | 85,71 % |
| 1 | 730 | 93,93 % | 15,444 | 4,37 | 87,62 % | 85,39 % |
| 2 | 1460 | 90,38 % | 14,853 | 4,37 | 87,47 % | 85,16 % |
| 3 | 2190 | 87,59 % | 14,387 | 4,37 | 87,33 % | 84,95 % |
| 4 | 2920 | 85,25 % | 13,997 | 4,37 | 87,16 % | 84,72 % |
| 5 | 3650 | 83,11 % | 13,641 | 4,37 | 87,01 % | 84,52 % |
| 6 | 4380 | 80,93 % | 13,278 | 4,37 | 86,86 % | 84,31 % |
| 7 | 5110 | 78,80 % | 12,922 | 4,37 | 86,68 % | 84,07 % |
| 8 | 5840 | 76,40 % | 12,522 | 4,37 | 86,54 % | 83,85 % |
| 9 | 6570 | 73,98 % | 12,118 | 4,37 | 86,42 % | 83,65 % |
| 10 | 7300 | 71,77 % | 11,749 | 4,37 | 86,22 % | 83,37 % |
| 11 | 8030 | 69,20 % | 11,322 | 4,37 | 86,09 % | 83,15 % |
| 12 | 8760 | 66,64 % | 10,895 | 4,37 | 85,95 % | 82,90 % |
| 13 | 9490 | 64,09 % | 10,470 | 4,37 | 85,78 % | 82,62 % |
| 14 | 10220 | 61,53 % | 10,043 | 4,37 | 85,59 % | 82,31 % |
Maximální výkon (4,37 MW při 4h konfiguraci) zůstává konstantní po celou dobu — degraduje pouze užitná kapacita a účinnost, což odpovídá principu popsaném v slovníku pojmů (degradace kapacity) .
