Střední utility-scale konfigurace se třemi zcela nezávislými PCS bloky — rozložení rizika, snazší servis a možnost částečného provozu i při výpadku jednoho bloku. Vychází z reálně zpracovaného technického návrhu pro lokalitu v ČR, čísla a rozvržení jsou obecně platná pro projekty této velikosti.
| Battery kontejnery | 9× battery kontejner 4,17 MWh (20ft), 3× v každém ze 3 bloků |
|---|---|
| Nameplate kapacita při BOL | 37,61 MWh |
| Užitná AC kapacita při BOL (MV POC) | 33,85 MWh |
| PCS-transformátor bloky | 3× Power Electronics Multi PCSK-FP2865K3 (3 busbary), 2,865 MVA jmenovitě, limitováno na 2,21 MVA |
| MV skid (vč. RMU) | 3× Power Electronics MV skid |
| Nameplate instalovaný zdánlivý výkon | 8,56 MVA (limitováno na 6,63 MVA) |
| Zdánlivý výkon na MV POC | 6,37 MVA |
| Reálný výkon na MV POC (PF 0,95) | 6,01 MW |
| Připojovací napětí | 22 kV |
| Doba nabíjení/vybíjení | 5,6 h na blok |
| Cykly za den | 2 |
| Aplikace | záložní zdroj (backup), aFRR |
| Doba životnosti projektu | 20 let (nebo 60 % SOH, nebo 8000 cyklů — podle toho, co nastane dřív) |
Poměrové ukazatele návrhu: DC nameplate/AC užitná kapacita 1,11; DC užitná/AC užitná kapacita 1,04; DC nameplate/požadovaná kapacita 1,04; AC užitná/požadovaná kapacita 0,94. Augmentace (dodatečné navýšení kapacity v budoucnu) není v tomto návrhu potřeba.

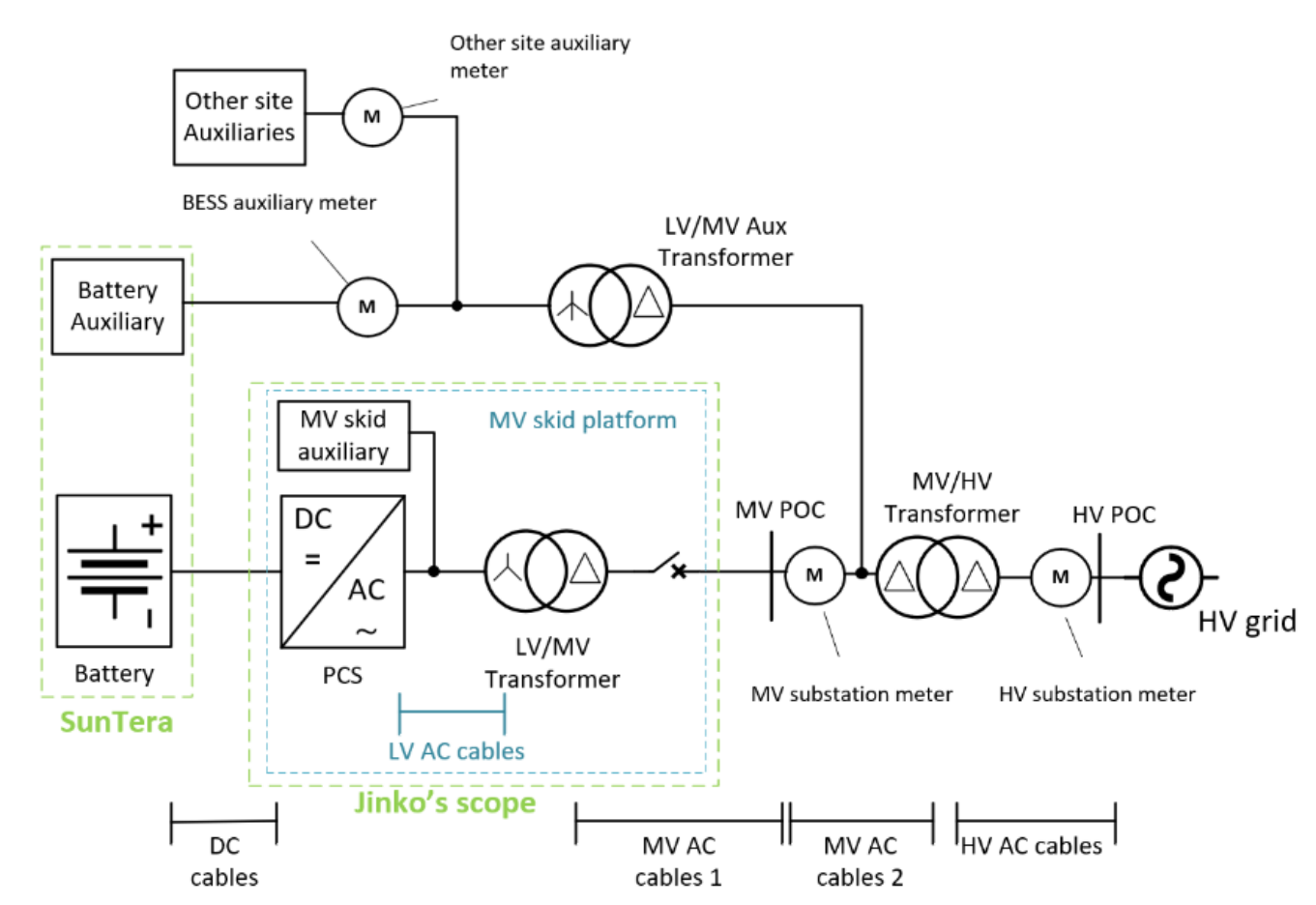

BESS se připojuje na MV síť (POC) přes LV/MV transformátor. Do rozsahu dodávky Jinko spadají baterie, PCS a MV skid včetně LV AC kabeláže. DC kabeláž mezi bateriemi a PCS a MV AC kabeláž od MV rozváděče transformátoru k HV POC nejsou součástí dodávky Jinko.

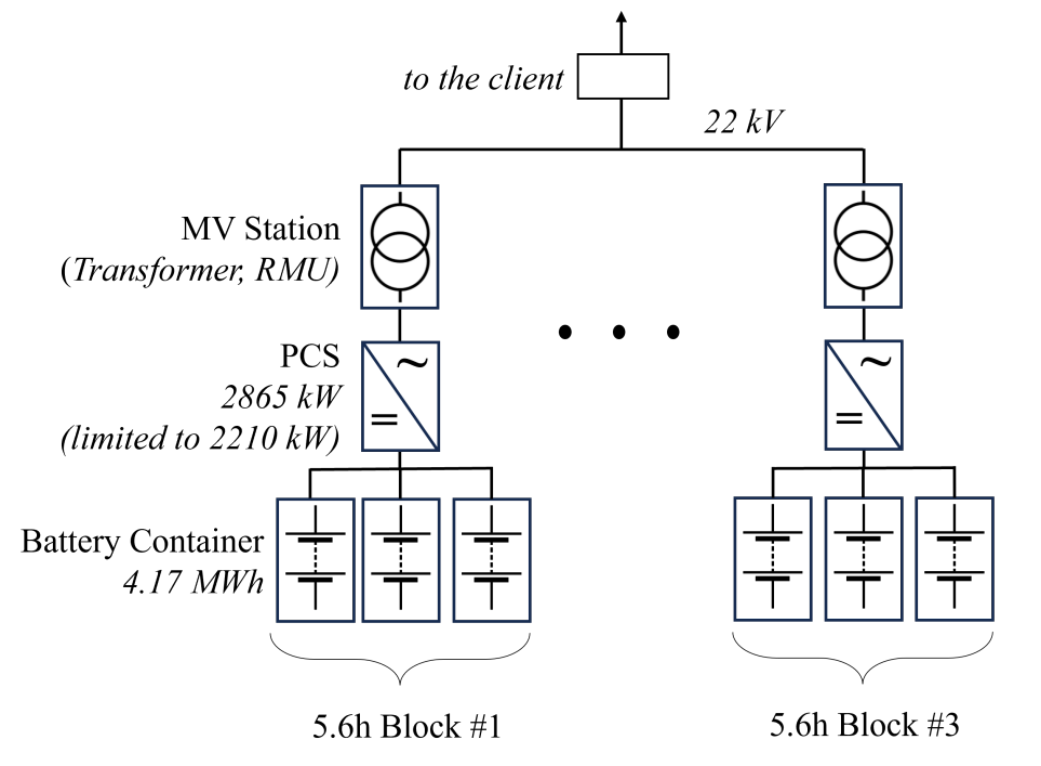

Každý ze tří bloků obsahuje vlastní MV stanici (transformátor + RMU), vlastní PCS (2865 kW, limitováno na 2210 kW) a 3× battery kontejner 4,17 MWh — dohromady 5,6hodinový blok. Bloky jsou na sobě nezávislé, což umožňuje snazší servis a částečný provoz i při výpadku jednoho bloku.
| Chemie článků | LFP |
|---|---|
| Výrobce článků | Jinko / EVE / REPT |
| Kapacita článku | 314 Ah |
| Max. C-rate článku | 0,5C |
| Rozměry článku (Š×D×V) | 174×72×205 mm |
| Váha článku | 5,6 kg |
| Jmenovitá energie článku | 1004,8 Wh |
| Hustota energie (gravimetrická) | 175 Wh/kg |
| Hustota energie (volumetrická) | 2,581 kW/l |
| Napěťový rozsah článku | 2,8–3,6 V (jmenovité 3,2 V) |
| Napěťový rozsah kontejneru | 1164,8–1497,6 V DC |
| Max. počet cyklů | 8000 cyklů |
| Návrhová životnost | do SOH 60 % / 20 let / 8000 cyklů |
| Max. cyklů za den | 2 |
| Max. cyklů za rok | 730 |
| Klidová doba (mezi nabíjením/vybíjením) | 1 h |
| Počet racků na kontejner | 10 |
| Max. váha kontejneru | 42 000 kg |
| Barva | bílá |
| Komunikační protokoly | Ethernet / RS485 / CAN |
| Krytí (IP) | IP55 |
| Korozní odolnost | až C5 (dle ISO 12944) |
| Max. hlučnost | 80 dB @1 m |
| Chlazení | kapalinové |
| Provozní teplota | −30 až 50 °C |
| Detektor kouře | ano |
|---|---|
| Detektor tepla | ano |
| Detektor plynu (CO, H2, VOC) | ano |
| Monitoring teploty uvnitř kontejneru | ano |
| Regulace vlhkosti | ano |
| Hasivo | Perfluorohexanon |
| Suchovod pro vodní hašení | ano |
| Aktivní protivýbuchová ochrana (odvětrání) | ano |
| Pasivní protivýbuchová ochrana (deflagrační panel) | ano |
| Battery pack | |
|---|---|
| Počet článků na pack | 104 |
| Konfigurace | 1P104S |
| Napěťový rozsah | 268,4–332,8 Vdc |
| Jmenovité napětí | 374,4 Vdc |
| Jmenovitá kapacita | 104,5 kWh |
| Výkon | 52,25 kW |
| Rozměry (D׊×V) | 785×2190×240 mm |
| Váha | 650 kg |
| Hustota energie (gravimetrická) | 160,77 Wh/kg |
| Hustota energie (volumetrická) | 0,253 kW/l |
| Krytí | IP67 |
| Battery rack | |
|---|---|
| Počet modulů na rack | 4 |
| Konfigurace | 1P416S |
| Napěťový rozsah | 1164,8–1497,6 Vdc |
| Jmenovité napětí | 1331,2 Vdc |
| Jmenovitá kapacita | 314 Ah |
| Jmenovitá energie | 418 kWh |
| Rozměry (D׊×V) | 805×2192×2664 mm |
| Váha | 2600 kg |
| Počet DC/DC konvertorů | 0 (nepoužívá se) |
|---|---|
| Výrobce PCS | Power Electronics |
| Obchodní název PCS | Multi PCSK-FP2865K3 (3 busbary) |
| Jmenovitý výkon PCS | 2,865 MVA / 2,865 MW (limitováno na 2,21 MVA/MW) |
| Jalový výkon (předbíhající) @Vn | 0,86 p.u. |
| Jalový výkon (zpožděný) @Vn | 0,86 p.u. |
| Krytí PCS | IP55 |
| Výrobce MV transformátoru | Eltas |
| Výkon MV transformátoru | 2865 kVA |
| Počet MV transformátorů | 3 |
| Výrobce rozváděče | Ormazabal / Siemens |
| Technologie rozváděče | SF6 |
| Účinnost přepravy před COD (6 měsíců @25 °C) | 98,69 % |
|---|---|
| DC účinnost systému | 97,00 % |
| Účinnost racku a nesouměrnosti | 99,00 % |
| Účinnost DC kabeláže (mimo rozsah Jinko) | 99,80 % |
| Účinnost PCS | 97,94 % |
| Účinnost LV AC kabeláže | 99,40 % |
| Účinnost MV transformátoru | 99,20 % |
| Účinnost MV AC kabeláže 1 (mimo rozsah Jinko) | 99,70 % |
| Účinnost HV transformátoru (referenčně) | 99,50 % |
| Účinnost MV AC kabeláže 2 + HV AC kabeláže (referenčně) | 99,50 % |
| Průměrná denní účinnost pomocné spotřeby (6 MW, BOL) | 98,82 % |
| Vybíjecí účinnost na MV POC | 94,27 % |
| Nabíjecí účinnost vč. pomocné spotřeby na MV POC | 88,44 % |
| AC/AC RTE (bez pomocné spotřeby) při BOL | 87,34 % |
| AC/AC RTE (vč. pomocné spotřeby) při BOL | 82,83 % |
| DC/DC RTE vč. pomocné spotřeby při BOL | 94,6 % |
| Hlučnost | <80 dB @1 m; <61 dB @10 m |
| Kalendářní stárnutí (skladování mezi FAT a COD) | 1,31 % pokles SOH za 6 měsíců; 3 % pokles SOC/měsíc |
Systém je navržen s rezervou kapacity (nameplate 37,61 MWh oproti požadavku 36 MWh), aby po degradaci článků stále splňoval smluvně požadovanou kapacitu — princip popsaný v slovníku pojmů (degradace kapacity). Návrhová hranice je 8000 cyklů nebo 60 % SOH, podle toho, co nastane dřív.

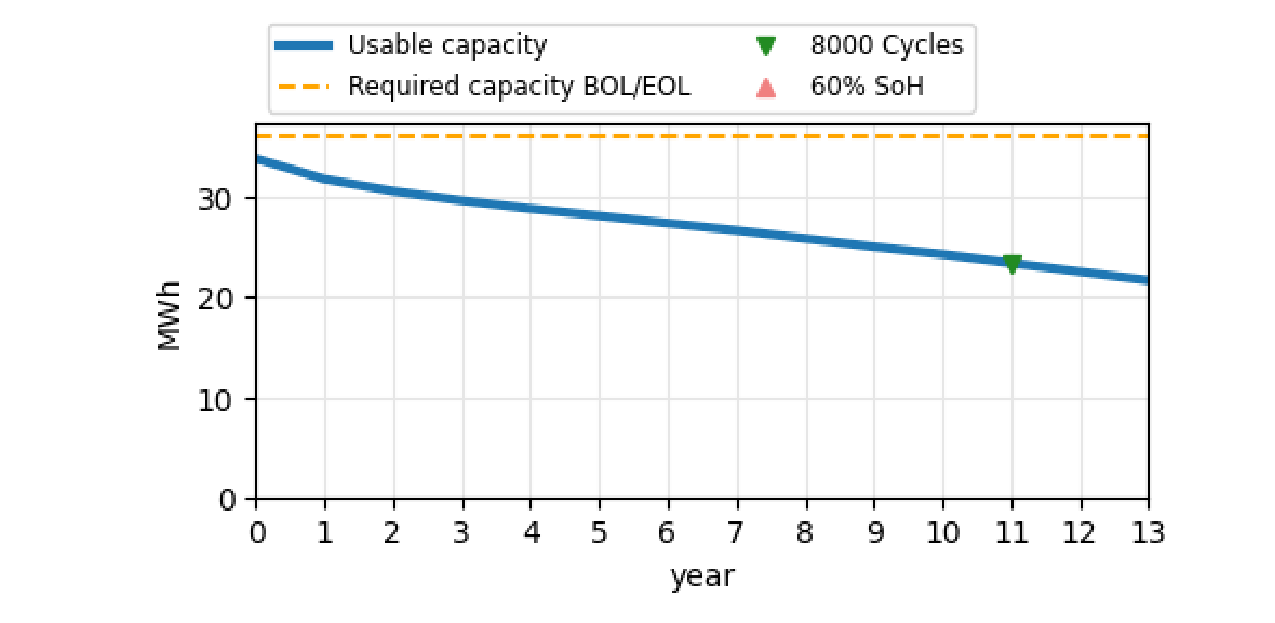

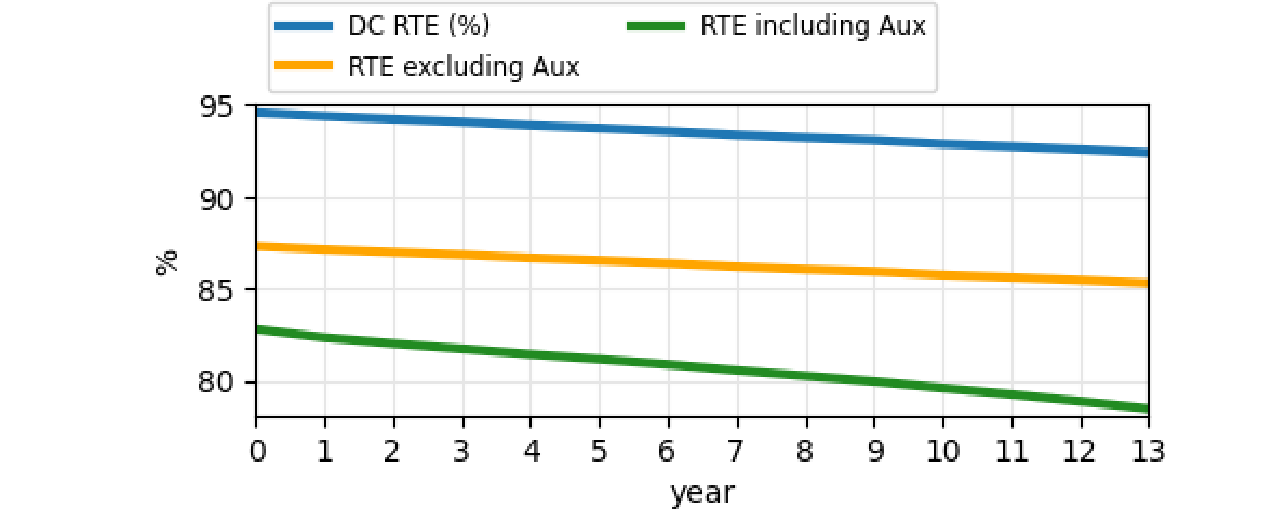

| Rok | Cykly | SOH | Užitná kapacita na MV POC (MWh) | AC RTE bez pomocné spotřeby | AC RTE vč. pomocné spotřeby |
|---|---|---|---|---|---|
| 0 | 0 | 100,00 % | 33,85 | 87,34 % | 82,83 % |
| 1 | 730 | 93,93 % | 31,79 | 87,16 % | 82,37 % |
| 2 | 1460 | 90,38 % | 30,59 | 87,01 % | 82,04 % |
| 3 | 2190 | 87,59 % | 29,65 | 86,87 % | 81,75 % |
| 4 | 2920 | 85,25 % | 28,85 | 86,69 % | 81,45 % |
| 5 | 3650 | 83,11 % | 28,13 | 86,56 % | 81,19 % |
| 6 | 4380 | 80,93 % | 27,39 | 86,40 % | 80,90 % |
| 7 | 5110 | 78,80 % | 26,67 | 86,21 % | 80,58 % |
| 8 | 5840 | 76,40 % | 25,86 | 86,08 % | 80,28 % |
| 9 | 6570 | 73,98 % | 25,04 | 85,96 % | 79,98 % |
| 10 | 7300 | 71,77 % | 24,29 | 85,76 % | 79,62 % |
| 11 | 8030 | 69,20 % | 23,42 | 85,63 % | 79,28 % |
| 12 | 8760 | 66,64 % | 22,56 | 85,48 % | 78,90 % |
| 13 | 9490 | 64,09 % | 21,69 | 85,32 % | 78,49 % |
Hodnoty na MV POC. Ekvivalentní tabulka na HV POC (po odečtení účinnosti MV/HV transformátoru) je k dispozici na vyžádání — orientačně jde o pokles z 35,23 MWh (rok 0, vč. pomocné spotřeby při DC svorkách baterie) na 22,58 MWh (rok 13), s AC RTE vč. pomocné spotřeby klesající z 81,14 % na 76,87 %.

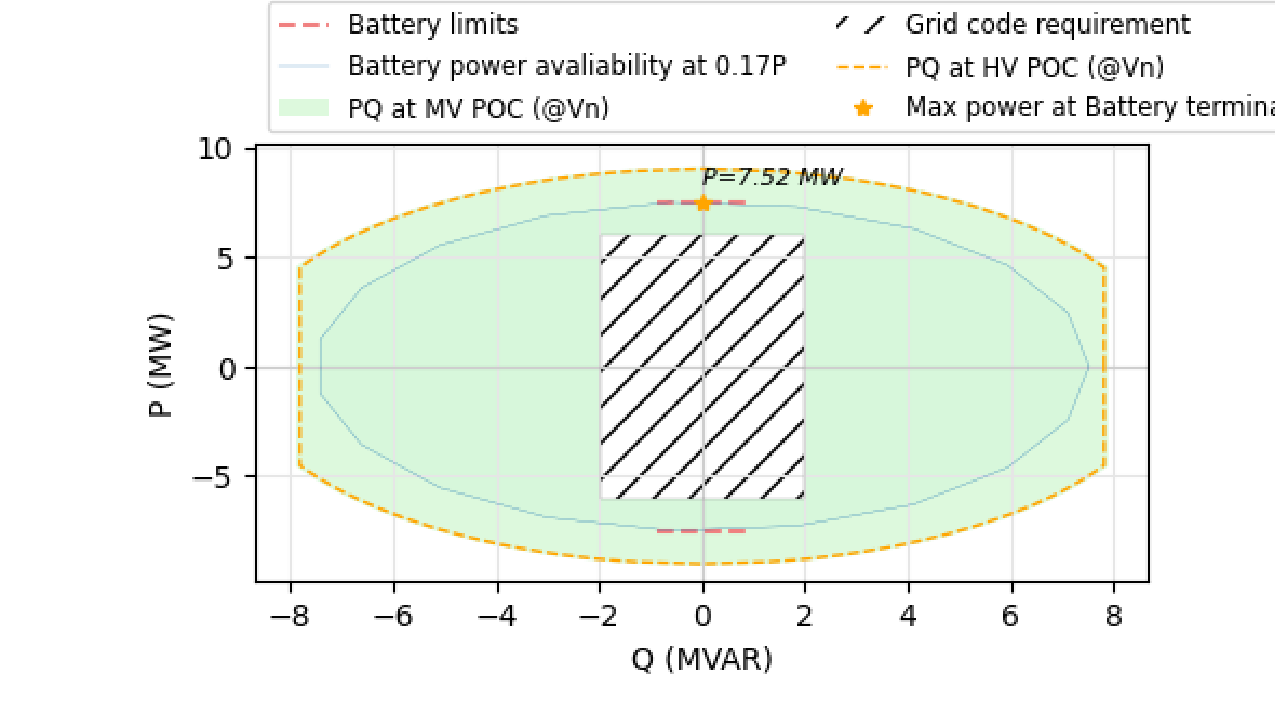

PQ diagram je aproximace počítaná při jmenovitém napětí a návrhové teplotě, potvrzení proběhne po výběru konkrétního výrobce PCS. Ukazuje dostupný rozsah činného (P) a jalového (Q) výkonu na MV i HV POC v porovnání s požadavkem grid kódu.
| Pomocný výkon za provozu na kontejner (25 °C) | 7,54 kW |
|---|---|
| Pomocný výkon v pohotovostním režimu na kontejner (25 °C) | 0,64 kW |
| Průměrný pomocný výkon na blok (3× kontejner, bez PCS a MV skidu) | 24,34 kW |
| Pomocný výkon všech kontejnerů v bloku při špičce (−20 °C, stand-by) | 53,70 kW |
| Pomocný výkon všech kontejnerů při špičce (−20 °C, stand-by) | 161,10 kW |
| Denní pomocná spotřeba na kontejner v provozu | 195,97 kWh |
| Denní pomocná spotřeba na kontejner v stand-by | −1,27 kWh |
| Celková denní pomocná spotřeba na kontejner | 194,70 kWh |
| Celková denní pomocná spotřeba všech kontejnerů při COD | 1,752 MWh |
| Celková denní pomocná spotřeba na MV COD | 1,91 MWh (2,82 % užitné kapacity) |
| Doporučená velikost pomocného transformátoru | 55 kVA na jednotku (dle špičkové spotřeby bloku/projektu) |
Kalkulace pomocné spotřeby počítá s denní provozní dobou 6 hodin při 0,25C a účiníkem 1 pro pomocné zátěže. Pomocná spotřeba PCS a MV skidu je již zahrnuta v účinnosti PCS.
