Největší a klimaticky nejnáročnější z dosud zpracovaných konfigurací — mimo EU, přímořská tropická lokalita v Africe. Vyšší napěťová hladina připojení (33 kV), nejvyšší korozní třída C5M a širší provozní teplotní rozsah než u standardních středoevropských projektů. Vychází z reálně zpracovaného technického návrhu, čísla a rozvržení jsou obecně platná pro projekty této velikosti a klimatické zóny.
| Battery kontejnery | 8× Jinko SunTera 5,015 MWh (20ft, JKE-5015K-2H-LAA) |
|---|---|
| Celková rated kapacita | 11 MVA / 40,12 MWh (2× blok 5,5 MVA / 20,06 MWh) |
| PCS-transformátor all-in-one | 2× (40ft skid), 4× PCS 1375 kW každý, celkem 11 MVA |
| Step-up transformátor | 5500 kVA, 0,55/0,55 – 33±2×2,5 % kV, olejový, měděné vinutí |
| MV rozváděč | na straně 33 kV, propojení na PV data collector / mikrogrid |
| Připojovací napětí | 33 kV |
| Požadovaný výkon | 9 MW kontinuálně |
| Požadovaná kapacita | min. 36 MWh (34 MWh při BOL, 23,8 MWh při EOL po 20 letech) |
| Doba nabíjení/vybíjení | ~4 h (0,25P) |
| Cyklů za rok | 365 (1 cyklus/den) |

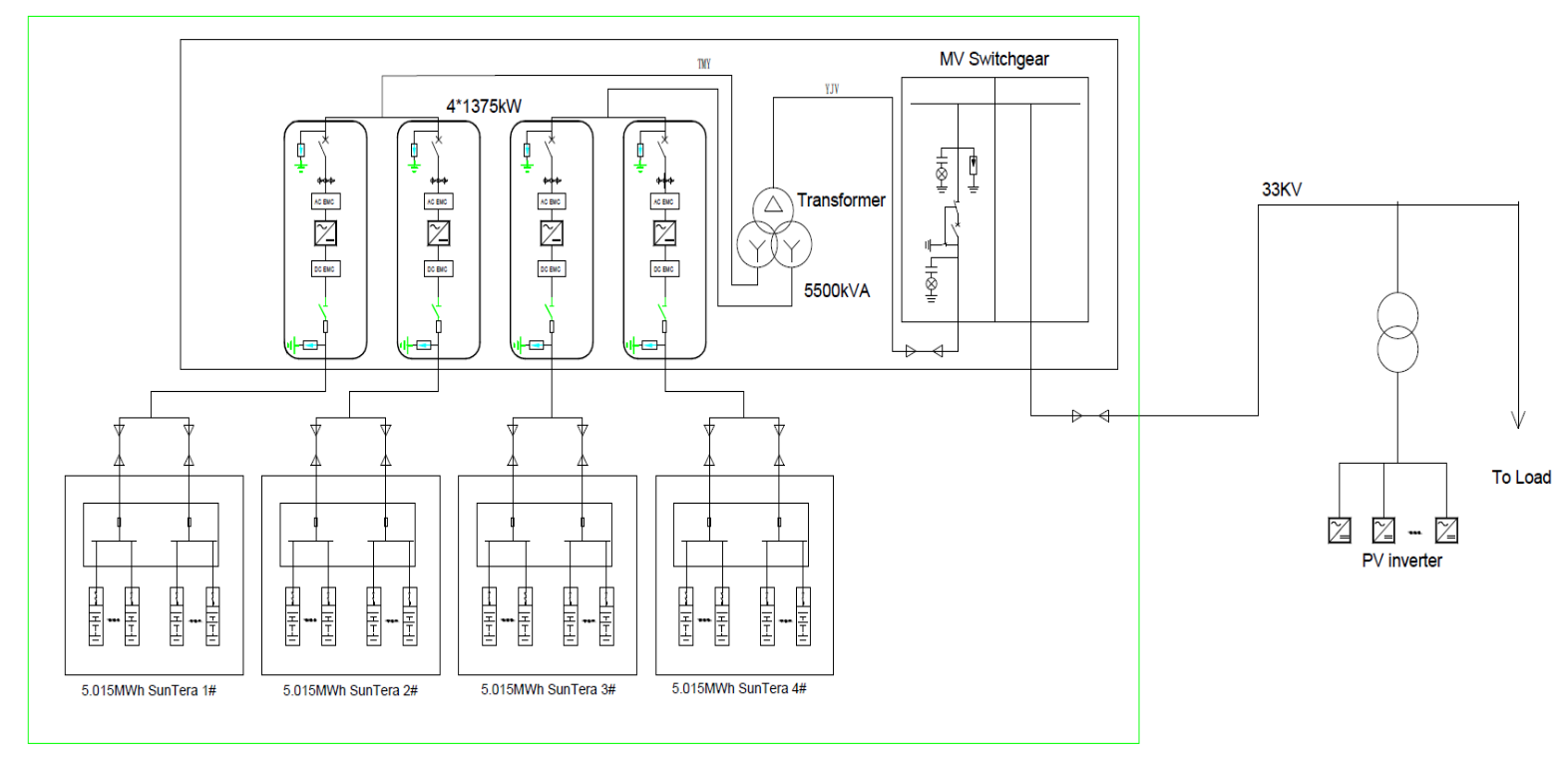

Vyšší napěťová hladina připojení (33 kV oproti 22 kV u projektů v ČR) a vyšší jednotkový výkon PCS bloku (5,5 MVA) odpovídají charakteru sítě v dané zemi — systém je navíc integrován společně s FV střídači na stejné 33kV sběrně.
Nameplate kapacita projektu při uvedení do provozu (SAT) je 40,12 MWh (11 MVA). Systém je navržen s rezervou tak, aby po 20 letech provozu (1 cyklus/den) stále splňoval minimální požadovanou kapacitu — typický příklad principu rezervy na degradaci popsaného v slovníku pojmů.
| Cyklus/den | 1 |
|---|---|
| C-rate (nabíjení/vybíjení) | 0,25P |
| DOD | 100 % |
| Groupingová účinnost | 96 % |
| Provozní teplota článků | 25±5 °C |
| Průměrné SOC | ≤50 % |
| Garantovaná dostupnost systému | 97 % |
| Doba od FAT do SAT | 5 měsíců (skladovací teplota do 45 °C) |
| Rok | SOH | Užitná kapacita na POC (MWh) | AC RTE vč. pomocné spotřeby |
|---|---|---|---|
| SAT (rok 0) | 100,0 % | 35,77 | 85,92 % |
| 5 | 87,3 % | 31,24 | 85,38 % |
| 10 | 80,1 % | 28,65 | 84,90 % |
| 15 | 73,7 % | 26,36 | 84,43 % |
| 20 | 67,6 % | 24,16 | 84,04 % |
| DC kabeláž | 99,90 % účinnost |
|---|---|
| PCS | 98,50 % účinnost |
| LV AC | 99,95 % účinnost |
| MV transformátor | 99,20 % účinnost |
| Pomocná spotřeba | 18,25 kW/kontejner + 22,5 kW/PCS skid = celkem 191 kW |
| Obchodní model | JKE-5015K-2H-LAA |
|---|---|
| Jmenovitá kapacita | 5,015 MWh |
| Typ článků | LFP |
| Max. nabíjecí/vybíjecí rychlost | 0,5P |

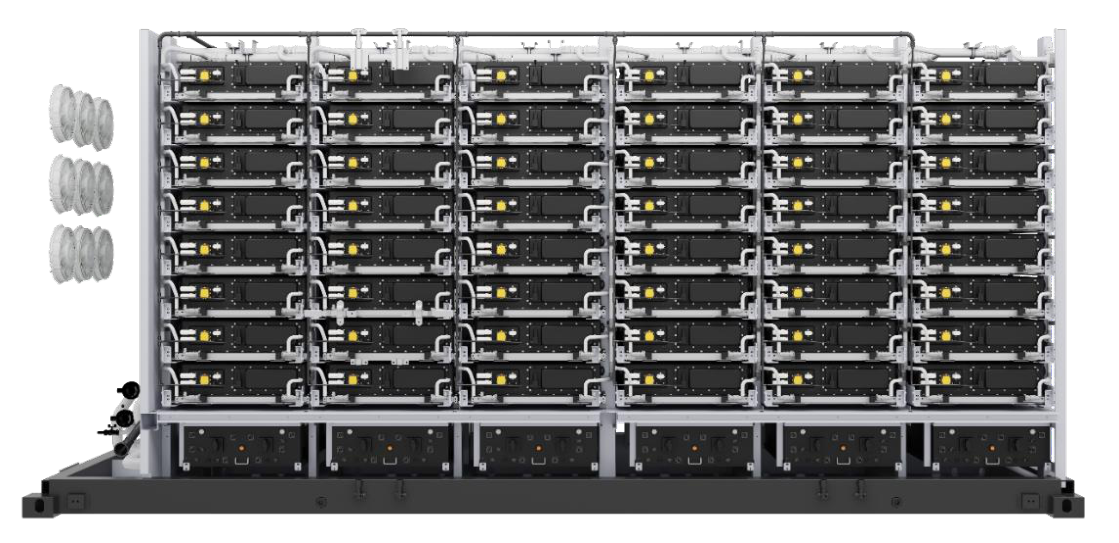

| Konfigurace | 1P416S×12 (12 racků po 417 kWh) |
| Jmenovité napětí | 1331,2 V |
| Napěťový rozsah | 1164,8–1497,6 V |
| Cyklická životnost | >10 000 cyklů |
| Komunikace BMS | CAN / RS485 / LAN |
| Externí komunikace | Ethernet / optický kabel (volitelně) |
| Rozměry | 6058×2438×2896 mm (20ft) |
| Váha | ~42 000 kg |
| Hlučnost | <80 dB(A) |
| Článek (3,2 V / 314 Ah, výrobce EVE, model MB31) | |
|---|---|
| Jmenovitá kapacita | 314 Ah |
| Jmenovitá energie | 1004,8 Wh |
| Napěťový rozsah | 2,8–3,6 V |
| Váha | 5,7±0,15 kg |
| Energetická hustota | 176,3 Wh/kg, 387,3 kWh/l |
| Rozměry | 174,26×207,61×71,72 mm |
| Battery pack JKPK-104K-1P104S-LAA (104 kWh) | |
|---|---|
| Konfigurace | 1P104S |
| Max. C-rate | 0,5P |
| Jmenovité napětí | 332,8 V |
| Napěťový rozsah | 291,2–374,4 V |
| Chlazení | kapalinové |
| Krytí | IP67 |
| Rozměry | 800×2170×240 mm |
| Váha | ~640 kg |
| Battery rack JKR-417K-LAA (417 kWh, 8× pack v sérii) | |
|---|---|
| Konfigurace | 1P416S |
| Jmenovité napětí | 1331,2 V |
| Napěťový rozsah | 1164,8–1497,6 V |
| Chlazení | kapalinové |
| Rozměry | 930×2173×2446 mm (2 clustery) |
| Váha | ~5400 kg (2 clustery) |
Pack-level BMU monitoruje napětí, teplotu a proud jednotlivých článků. Rack-level BCU (v HV boxu) agreguje data z BMU. Systémová úroveň SCU konsoliduje data z BCU, zajišťuje zobrazení, konfiguraci parametrů, poplachy a komunikaci s PCS a EMS. Aktivní ochrana proti přebití, podvybití, zkratu, přepólování, přetížení a přehřátí s okamžitým odpojením při překročení limitů SOC.

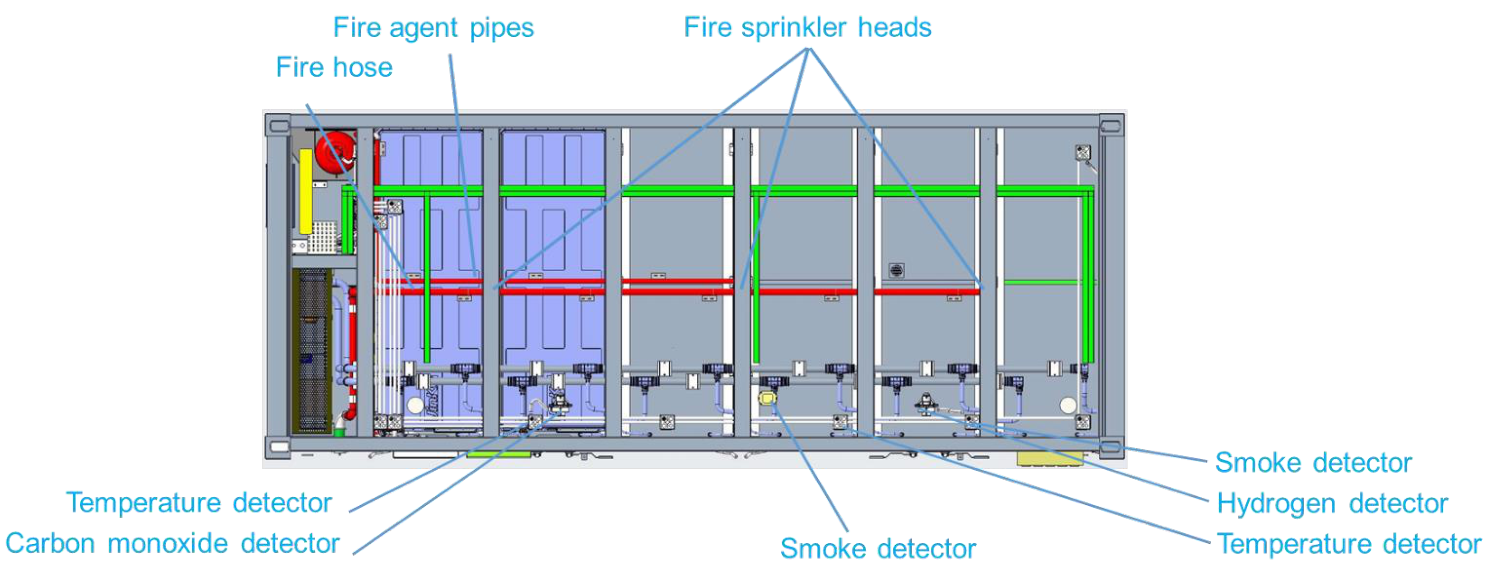

Automatický požární poplachový systém (teplotní, kouřová, vodíková a CO čidla dle NFPA 72), automatické hasicí zařízení s plynem FK5112 (perfluorohexanon) a nezávislý vodní sprinklerový systém (3 trysky na horní straně kontejneru dle NFPA 13/15/855) ovládaný manuálně přes standardní hasičské přípojky.

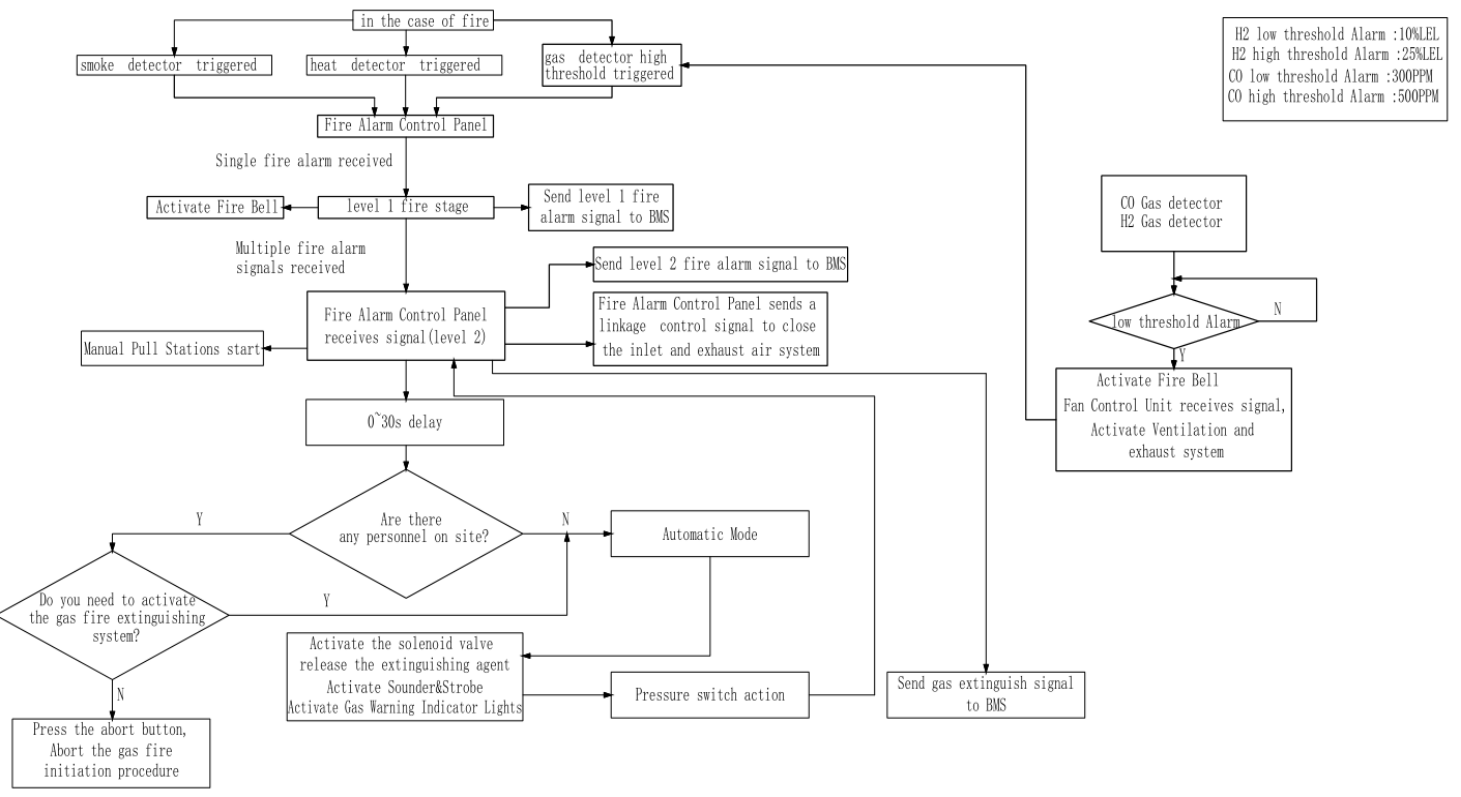

Signály jsou rozděleny na poplach 1. a 2. úrovně. Po potvrzení poplachu 2. úrovně následuje 0–30s zpoždění, poté (pokud nikdo nezasáhne ručně) automatické vypuštění hasiva a aktivace zvukové/světelné signalizace. Detekce H2/CO aktivuje ventilační a odtahový systém.
Kapalinově chlazený systém (chladicí host, potrubí, chladicí deska) udržuje baterie v rozsahu 15–38 °C s max. teplotním rozdílem 5 °C, chladicí výkon 60 kW. Elektrická místnost je chlazena samostatně průmyslovými klimatizacemi ve dveřích kontejneru.
| Provozní teplota | −30 až 50 °C |
|---|---|
| Skladovací teplota | −15 až 50 °C (1 měsíc) / 0–50 °C (6 měsíců, 50 % SOC) |
| Vlhkost | 0–95 % RH, bez kondenzace |
| Nadmořská výška | ≤2000 m |
| Krytí | IP55 |
| Anti-korozní třída | C5M (dle EN ISO 12944) — nejvyšší třída v portfoliu, přímořské/průmyslové prostředí |
| Konstrukce | >50 mm rock wool sendvičový panel (třída A), požární odolnost ≥1 h |
| Odolnost proti písku/prachu | filtrované vstupy/výstupy vzduchu |
| Odolnost proti otřesům | bez deformace při přepravě a seizmickém zatížení |
Proč vyšší korozní třída: slané přímořské prostředí a vysoká vlhkost výrazně urychlují korozi kovových částí — třída C5M přidává další vrstvu antikorozní ochrany na kontejneru, PCS skidu i rozváděčích oproti standardní C3/C4-M třídě používané ve středoevropském klimatu (viz ostatní vzorová řešení v ČR).

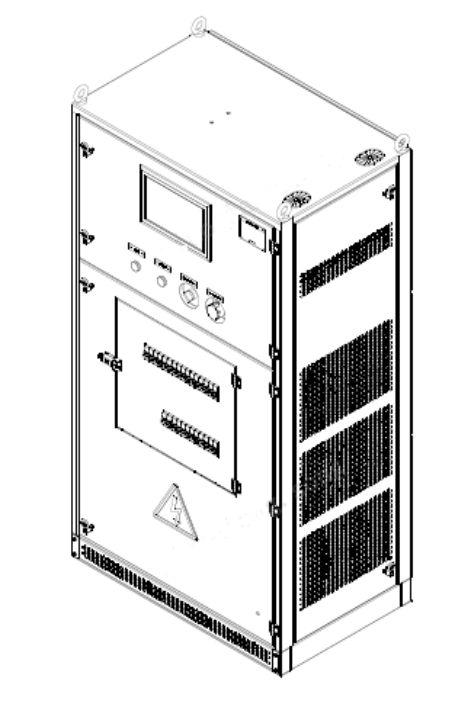

Integrovaný rozvaděč slučuje 12 bateriových racků do jednoho externího výstupu s izolačním spínačem a pojistkou. AC distribuce napájí pomocné systémy (chlazení, BMS, požární systém, komunikaci) přes třífázové pětivodičové rozhraní. UPS zajišťuje nepřerušený provoz řídicího, signálního a požárního systému při výpadku napájení. Video monitoring, čidla teploty/vlhkosti a detekce zaplavení komunikují přes Ethernet/RS485 se SCU.
| DC vstup | |
|---|---|
| Napěťový rozsah | 850–1500 V |
| Max. proud | 4× 1833 A |
| AC výstup | |
| Jmenovitý výstupní výkon | 5500 kW |
| Max. výstupní výkon | 6050 kVA |
| Max. výstupní proud | 4× 1588 A |
| Jmenovité síťové napětí | 550 V (rozsah 500–600 V) |
| Jmenovitý kmitočet | 50 Hz |
| THDi | <3 % (při jmenovitém výkonu) |
| Účiník | 0,9 zpožděný – 0,9 předbíhající (nastavitelný) |
| Transformátor | |
| Jmenovitý výkon | 5500 kVA |
| Převod | 0,55/0,55 – 33±2×2,5 % kV |
| Provedení | olejový, měděné vinutí |
| Obecné | |
| Provozní teplota | −35 až 60 °C (derating >45 °C) |
| Chlazení | nucené vzduchové |
| Krytí | IP65 (PCS) / IP55 (skid) |
| Nadmořská výška | do 6000 m (derating >3000 m) |
| Komunikace | CAN / Modbus / IEC60870-103 / IEC61850 / RS485 / Ethernet |
| Hlučnost | <80 dB |
| Rozměry | 2438×12192×2896 mm |
| Váha | ~32 000 kg |
PCS podporuje dlouhodobý přetěžovací provoz při 110 % jmenovitého výkonu, paralelní zapojení více jednotek s funkcemi VSG/PQ/VF a black-start, HV/LV ride-through, dvojitý síťový port a protokol IEC 61850.
Ukládá přebytečnou energii z FVE/větru při vysoké výrobě a uvolňuje ji při nízké výrobě nebo vysoké poptávce pro stabilní dodávku.
Aktivní sledování frekvence a napětí sítě s dynamickým řízením nabíjení/vybíjení pro stabilizaci sítě.
Řízení interakce mezi FVE, úložištěm a sítí — optimalizace toku výkonu, zmírnění kolísání napětí a přetížení sítě.
Ukládání přebytků při vysoké výrobě a jejich uvolnění ve špičce — snižuje náklady na elektřinu a zatížení sítě.
Reakce na signály sítě, poskytování frekvenční regulace, napěťové podpory a jalového výkonu, účast na trzích s elektřinou.
Automatická detekce výpadku sítě a bezešvé přepnutí na bateriové napájení pro kritické zátěže.
| Redundance | N+1 pro celý řídicí a komunikační systém |
|---|---|
| Kybernetická bezpečnost | dle požadavků klienta |
| Datové úložiště | standardně 3 roky historie, rozlišení 1 s |
Konkrétní výrobce PCS, MV skidu, transformátoru, RMU a EMS se volí až v rámci detailního inženýringu podle dostupnosti a požadavků projektu — v tomto návrhu byli zvažováni např. NR Electric, Sineng (PCS/MV skid/EMS), JSHP, Chint, Mingyang, CEEG, TBEA (transformátor) nebo Daqo, Chint, Siemens, ABB, Schneider (RMU). Baterie (článek, pack, rack, kontejner) dodává Jinko.
| UL 9540A | Test Method for Evaluating Thermal Runaway Fire Propagation in BESS |
|---|---|
| UL 1973 | Standard for Batteries for Use in Stationary, Vehicle Auxiliary Power and LER Applications |
| NFPA 69 / 855 | Explosion Prevention Systems / Installation of Stationary Energy Storage Systems |
| UN 3536 / 38.3 | Lithiové baterie v přepravních jednotkách / doporučení pro přepravu nebezpečného zboží |
| IEC 60730 | Automatické elektrické řídicí prvky |
| IEC 61000 | Elektromagnetická kompatibilita — základní normy |
| IEC 61439-1/-2 | Rozváděče nízkého napětí — všeobecná pravidla / výkonové rozváděče |
| IEC 62477 | Bezpečnostní požadavky na výkonové elektronické měniče |
| IEC 62619 | Bezpečnostní požadavky na sekundární lithiové články a baterie |
