AC-coupled kabinetová konfigurace pro C&I / mikrogrid nasazení — osm all-in-one kabinetů Jinko SunGiga G2 s vlastním EMS, které umí koordinovat výkon mezi FVE, bateriemi a sítí a zvládnou i ostrovní (off-grid) provoz se zálohou z dieselagregátu. Vychází z reálně zpracovaného technického návrhu (lokalita Dubaj), čísla a rozvržení jsou obecně platná pro projekty této velikosti.
| Kabinety | 8× Jinko SunGiga G2, 522 kWh / 261 kW každý |
|---|---|
| Celková kapacita | 4,176 MWh |
| Celkový výkon PCS | ~2,09 MW (2× 130,5 kVA jmenovitě na kabinet, max. 2× 135 kVA) |
| Topologie | AC-coupled — kabinety se připojují na společnou AC sběrnici spolu s FV střídači |
| Provozní režim | on-grid i off-grid (mikrogrid), přepnutí do 1 minuty, se zálohou dieselagregátu |
| Sériové řazení | až 12 jednotek za sebou (chovají se jako jedna, jinak je počet neomezený) |
| Řízení | vlastní EMS (Jinko) s cloudovým monitoringem přes 4G |
Kabinetová (AC-coupled) architektura se hodí tam, kde není trafostanice nebo kde je žádoucí přímá spolupráce s FV střídači na společné AC sběrnici bez nutnosti stavět samostatnou MV přípojku — typicky C&I areály nebo mikrogridy se záložním diesel-agregátem.

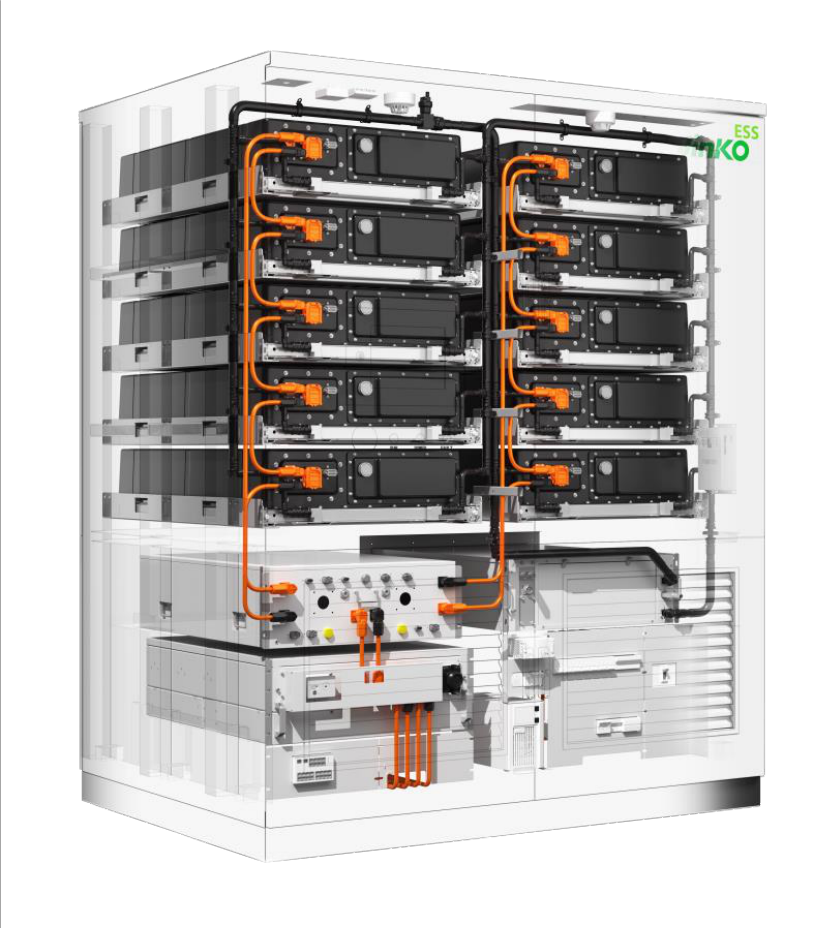

Kabinet integruje bateriové racky, vysokonapěťovou skříň (High Voltage Box) s BCU jednotkami, PCS a kapalinové chlazení do jednoho venkovního celku IP55/C3. Bateriový a elektrický prostor jsou vzájemně odděleny pro bezpečnější provoz a servis.
| Obchodní model | JKS-520KLAA-125PLAA |
|---|---|
| Jmenovitá kapacita | 522 kWh |
| Typ článků | LFP |
| Max. nabíjecí/vybíjecí rychlost | 0,25C |
| Konfigurace | 2P260S |
| Jmenovité napětí | 832 V |
| Napěťový rozsah | 702–936 V |
| Cyklická životnost | >8000 cyklů |
| Komunikace BMS | MQTT / Modbus / LAN |
| Externí komunikace | Ethernet / optický kabel (volitelně) |
| Rozměry | 1920×1400×2400 mm |
| Krytí / korozní třída | IP55 / C3 |
| Požární ochrana | aerosolové hašení |
| Provozní teplota | −30 až 55 °C |
| Provozní vlhkost | <99 %, bez kondenzace |
| Váha | ~5600 kg |

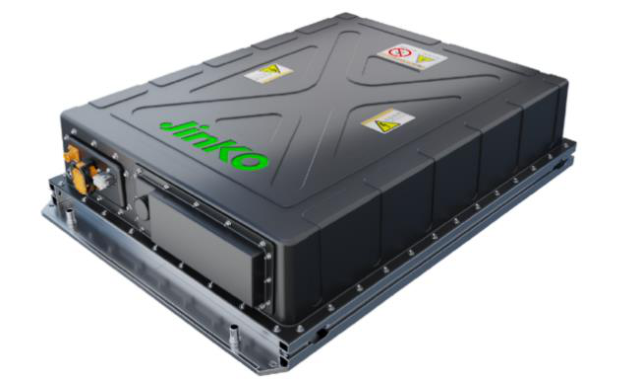

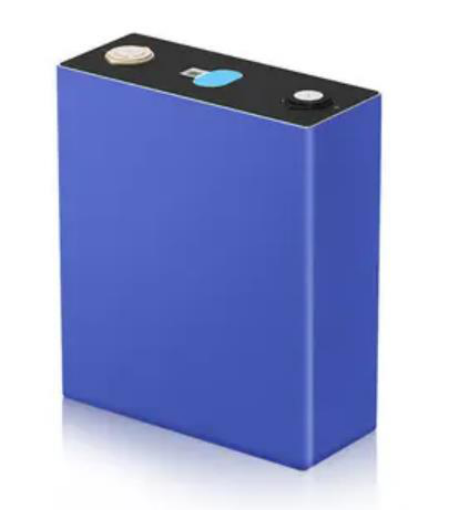

Systém používá prizmatický LFP článek 3,2 V / 314 Ah. Pack (1P52S, 52 kWh) je kapalinově chlazený a chráněný na IP67. Dva racky (1P260S, 261 kWh každý) tvoří jeden kabinet o kapacitě 522 kWh.
| Jmenovitá kapacita | 314 Ah |
|---|---|
| Jmenovité napětí | 3,2 V |
| Jmenovitá energie | 1004,8 Wh |
| Napěťový rozsah | 2,8–3,6 V |
| Rozměry (Š×D×V) | 71,7×174,0×207,1 mm |
| Váha | 5,65±0,2 kg |
| Konfigurace | 1P52S |
|---|---|
| Max. C-rate | 0,25C |
| Jmenovitá kapacita | 314 Ah |
| Jmenovitá energie | 52 kWh |
| Jmenovité napětí | 166,4 V |
| Napěťový rozsah | 145,6–187,2 V |
| Chlazení | kapalinové |
| Krytí | IP67 |
| Battery rack (261 kWh, 5× pack v sérii) | |
|---|---|
| Konfigurace | 1P260S |
| Max. C-rate | 0,25C |
| Jmenovitá kapacita | 314 Ah |
| Jmenovitá energie | 261 kWh |
| Jmenovité napětí | 832 V |
| Napěťový rozsah | 702–936 V |
| Chlazení | kapalinové |

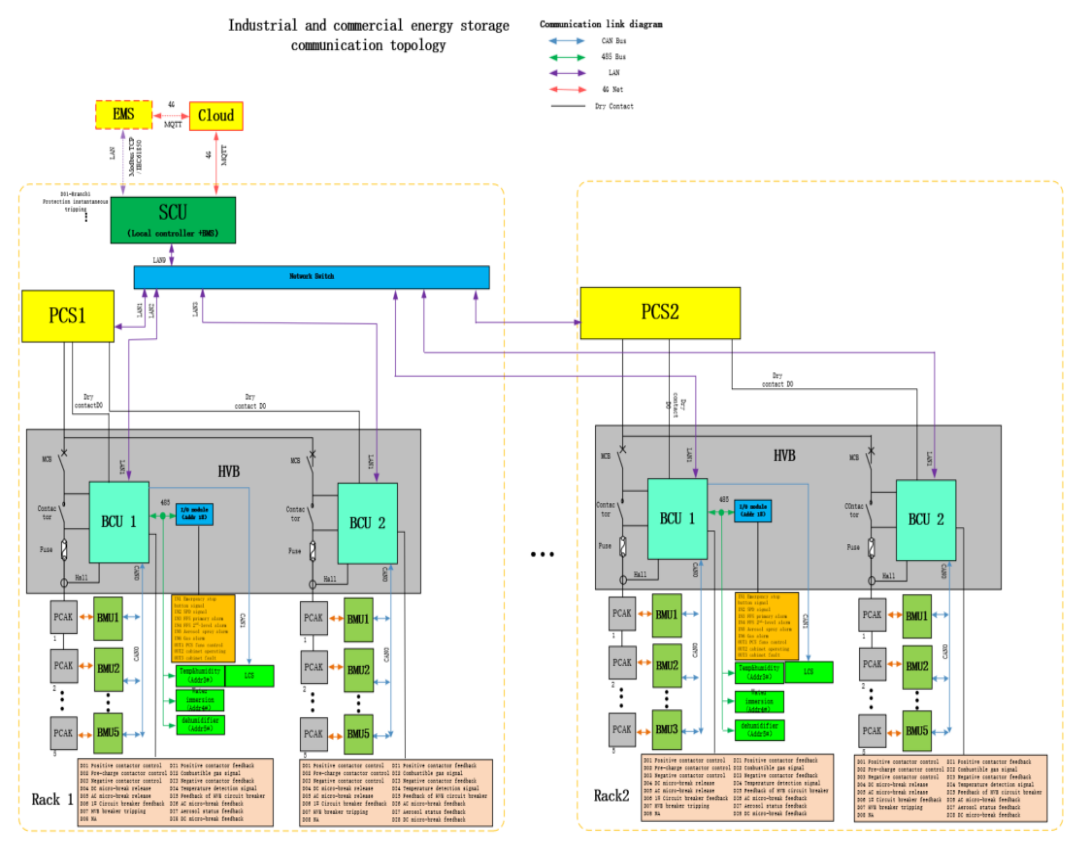

BMS má hierarchickou strukturu: BMU na úrovni packu (napětí, teplota, proud jednotlivých článků), BCU na úrovni racku (agregace dat, celkové napětí/proud racku) a systémová úroveň v HVB. Odhad SOC/SOH s automatickou kalibrací, aktivní ochrana proti přebití/podvybití, zkratu, přepólování, přetížení a přehřátí.

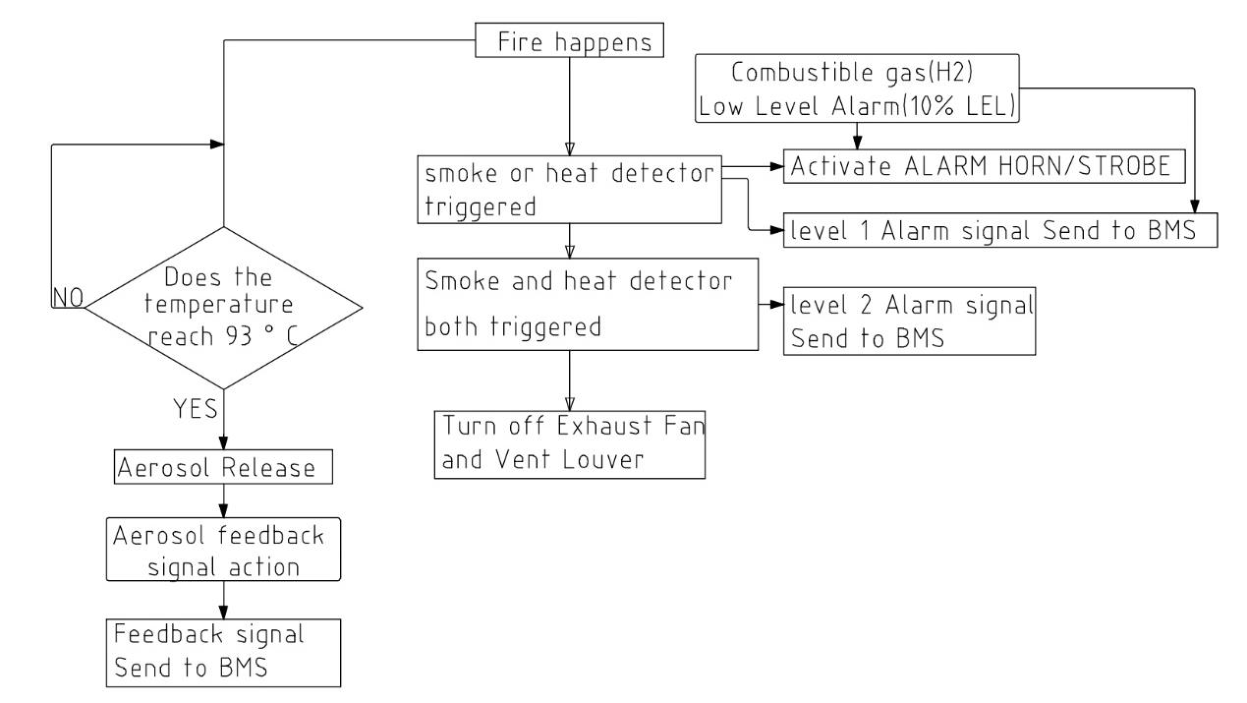

Kouřové a teplotní čidlo s beznapěťovým (dry-contact) výstupem nezávisle hlásí signál do BMS/EMS a spouští akustickou/optickou signalizaci — nevyžaduje centrální požární ústřednu. Při dosažení prahové teploty (93 °C) se aktivuje aerosolové hašení s okamžitou zpětnou vazbou o vypuštění hasiva.

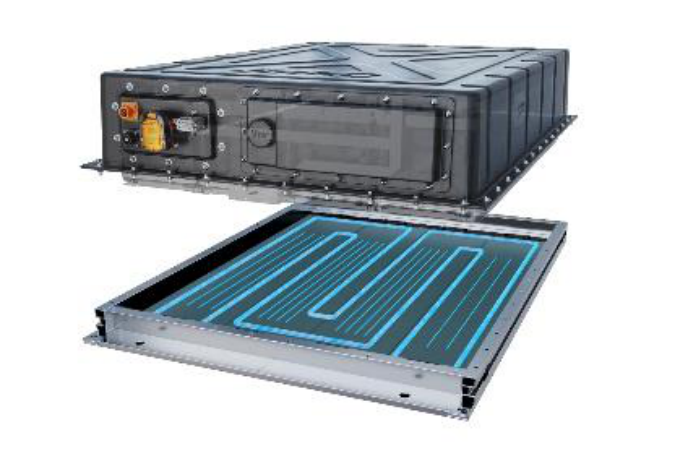

Kapalinově chlazený pack využívá chladicí desku s neuniformním průtokovým kanálem (navrženým na základě simulace proudění), který zajišťuje rovnoměrné rozložení teploty a eliminuje mrtvé zóny. Elektrická místnost je chlazena samostatně průmyslovou klimatizací ve dveřích kabinetu.
| Max. výstupní výkon | 2× 135 kVA |
|---|---|
| Jmenovitý výkon | 2× 130,5 kVA |
| Síťové napětí | 400 V ±15 % Vac |
| Jmenovitý proud | 2× 195 A |
| Jmenovitý kmitočet | 50/60 Hz (rozsah 45–55 / 55–65 Hz) |
| THDI | <3 % |
| Účiník | 1,0 zpožděný – 1,0 předbíhající |
| Přetížitelnost (off-grid) | 110 % dlouhodobě |
| Rozměry | 720×265×960 mm |
| Váha | ~100 kg |
| Provozní teplota | −30 až 60 °C (derating >50 °C) |
| Krytí | IP65 |
| Hlučnost | <75 dB |
| Nadmořská výška | do 3000 m (derating nad 3000 m) |
| Chlazení | vzduchové |
| Účinnost | až 99 % (peak), 99 % system online rate |
Řízená spolupráce mezi úložištěm a dalšími zdroji (FVE, vítr) — multi-energy komplementarita a optimalizované plánování provozu.
Automatické řízení nabíjení/vybíjení podle zatížení sítě a cen elektřiny pro maximalizaci ekonomického přínosu.
Rychlá úprava výkonu podle pokynů distribuční soustavy — podpora frekvenční regulace a peak shavingu na úrovni sítě.
Provozní strategie podle aktuálních podmínek na trhu s elektřinou pro generování dodatečného ekonomického přínosu.
Využití historických dat a predikčních modelů pro odhad budoucího provozního stavu a kompenzační řízení.
4G komunikační rozhraní pro odesílání dat na lokální i cloudový EMS backend — přístup přes web nebo mobilní aplikaci.
On-grid i off-grid: EMS podporuje přepínání mezi síťovým a ostrovním provozem do 1 minuty a lze jej integrovat s dieselagregátory jako záložním zdrojem — vhodné pro mikrogridy nebo lokality s nespolehlivou distribuční sítí.
| UL 9540A | Test Method for Evaluating Thermal Runaway Fire Propagation in BESS |
|---|---|
| UL 1973 | Standard for Batteries for Use in Stationary, Vehicle Auxiliary Power and LER Applications |
| UN 38.3 | Doporučení pro přepravu nebezpečného zboží — lithiové baterie |
| IEC 62619 | Bezpečnostní požadavky na sekundární lithiové články a baterie |
| IEC 62477 | Bezpečnostní požadavky na výkonové elektronické měniče |
| IEC 61000 | Elektromagnetická kompatibilita — základní normy |
