Velkokapacitní venkovní kabinet pro projekty, kde už samostatný kontejner nedává smysl, ale menší kabinety (261 kWh) by pro požadovanou kapacitu znamenaly příliš mnoho kusů. 800V AC výstup je navržený přímo pro fotovoltaické aplikace bez nutnosti přidávat trafo.
| Jmenovitá kapacita | 835,9 kWh |
|---|---|
| Jmenovitý výkon | 417,9 kW |
| C-rate | 0,5C (0,5P) |
| Jmenovité napětí | 1331,2 V DC |
| Napěťový rozsah | 1164,8–1497,6 V DC |
| Typ článků | LFP, 628 Ah |
| Zapojení článků | 1P104S×4S×2P |
| DC-side RTE účinnost | ≥96 % (@25±3 °C, 0,5P, BOL, bez pomocné spotřeby) |
| Chlazení | kapalinové, 50% roztok ethylenglykolu |
| BMS balancování | pasivní |
| Krytí | IP54/55 |
| Korozní odolnost | C4/C5 |
| Návrhová životnost | 20 let (hlavní konstrukce) |
| Provozní teplota | −30 až 55 °C (derating nad 45 °C) |
| Skladovací teplota | −30 až 60 °C |
| Provozní vlhkost | ≤95 % RH, bez kondenzace |
| Nadmořská výška | do 4000 m (bez deratingu do 2000 m) |
| Rozměry (Š×D×V) | 1470×2438×2350 mm |
| Váha | ~8 t |
| Barva | RAL 7035 |
| Hlučnost | <75 dB(A) @1m |
| Požární ochrana | detekce hořlavých plynů, detektor kouře, teplotní čidla, přívodní/odvodní ventilátory, vodní hašení, aerosolové hašení |
| Normy | IEC62619, IEC63056, IEC61000-6-2/-4, UN38.3, UL9540A |

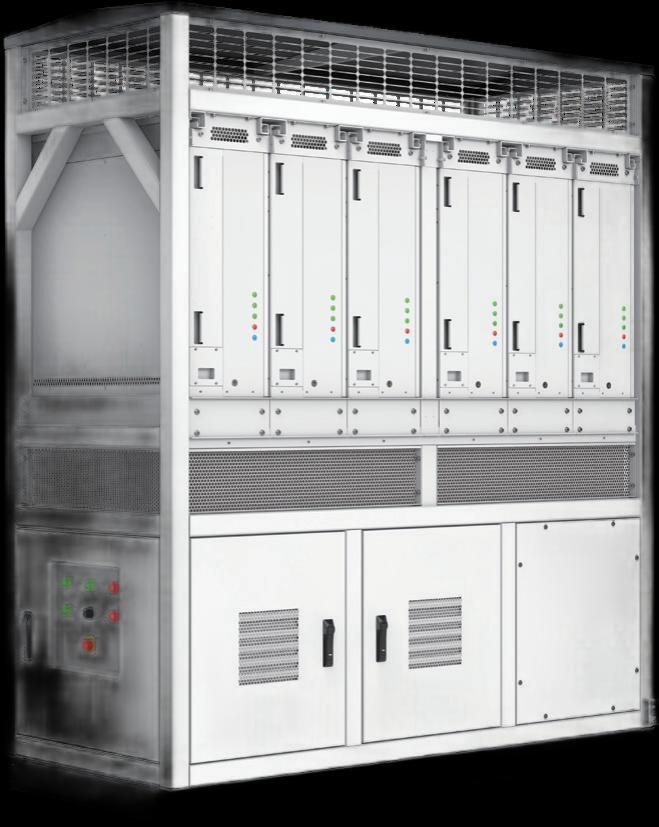

Výkonová elektronika (PCS moduly) a ochranné/rozvodné prvky jsou integrované přímo v horní části kabinetu, baterie v dolní části — vše v jednom venkovním celku s IP54/55 krytím.
800V AC výstup je navržený přímo pro fotovoltaické aplikace — odpadá nutnost přidávat samostatné trafo pro navýšení kapacity.
Účast na vnitrodenních i den-dopředu trzích s elektřinou, peak-valley arbitráž, napojení na většinu evropských EMS platforem.
Optimalizovaná komunikační architektura reaguje v řádu milisekund — splňuje požadavky FCR, aFRR i mFRR pro podpůrné služby sítě.
Black start, dynamické navyšování kapacity, koordinace s tepelnou energetikou nebo větrnými zdroji.

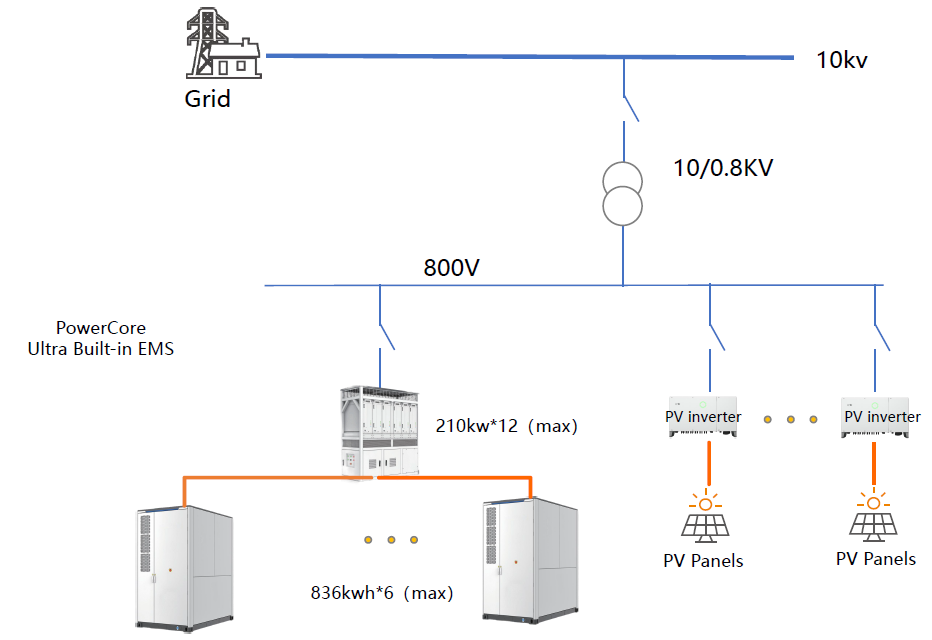

Kabinety se připojují na společnou 800V AC sběrnici spolu s FV střídači (až 12× 210 kW) přes výkonovou jednotku PowerCore Ultra se zabudovaným EMS. Zvýšení napětí na úroveň distribuční sítě (10-35 kV) zajišťuje transformátor 10-35/0,8 kV.
| PV panely | dle projektu |
|---|---|
| FV střídače | až 12× 210 kW |
| Bateriové kabinety | až 6× 836 kWh (~5 MWh na sestavu) |
| Výkonová jednotka | PowerCore Ultra se zabudovaným EMS |
| Napojení na síť | trafo 10-35/0,8 kV → síť 10-35 kV |

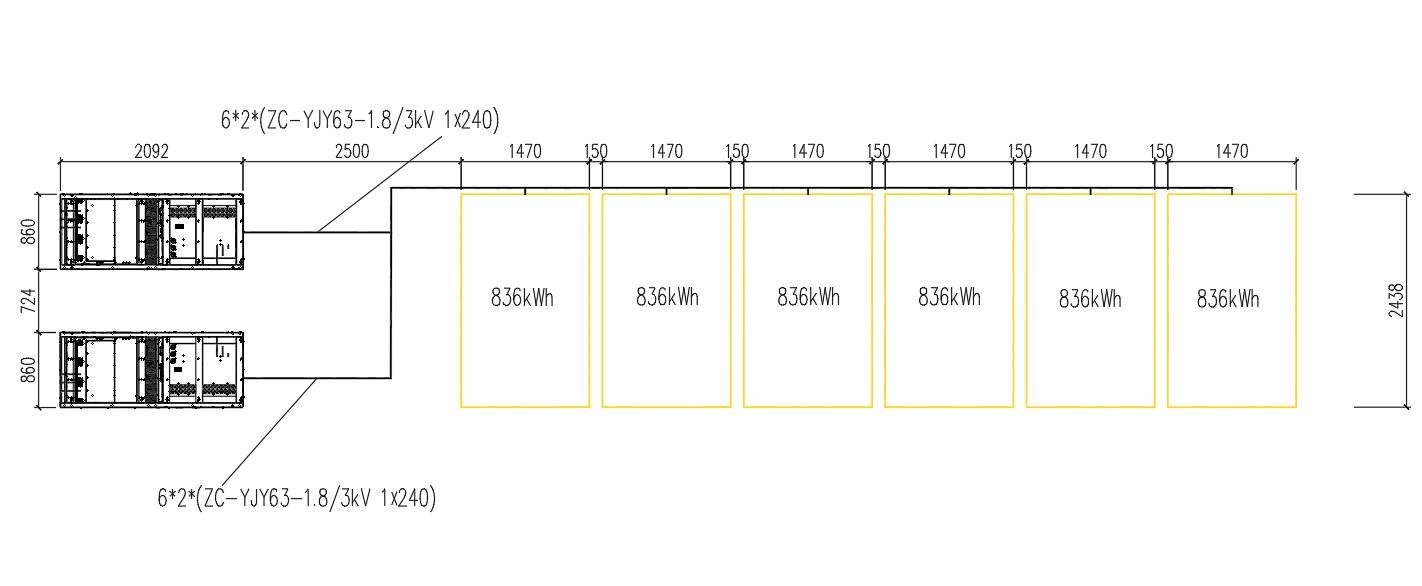

Základní sestava (1 set) tvoří 6 kabinetů po 835,9 kWh — dohromady cca 5,0 MWh, tedy srovnatelně s jedním 20ft utility kontejnerem. Počet PowerCore/PCS jednotek se škáluje 2–12 kusů podle projektu.
